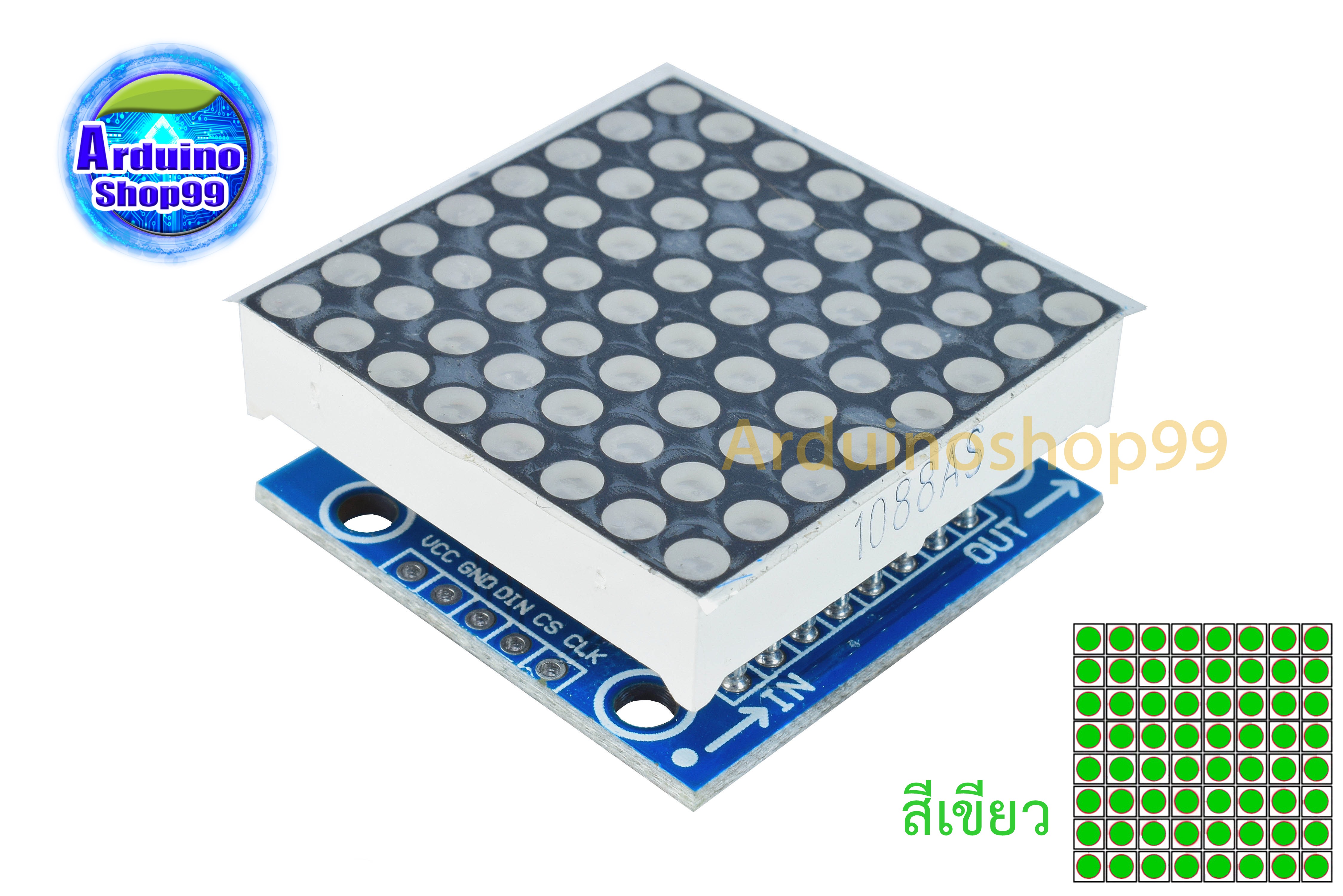

MAX7219 dot matrix module control module MCU control drive LED (สีเขียว)

รหัสสินค้า S023

60.00 บาท

จำนวนชิ้น	ส่วนลดต่อชิ้น	ราคาสุทธิต่อชิ้น
{{(typeof focus_pdata.price_list[idx+1] == 'undefined')?('≥ '+price_row.min_quantity):((price_row.min_quantity < (focus_pdata.price_list[idx+1].min_quantity - 1))?(price_row.min_quantity+' - '+(focus_pdata.price_list[idx+1].min_quantity - 1)):price_row.min_quantity)}}	{{number_format(((focus_pdata.price_old === null)?focus_pdata.price:focus_pdata.price_old) - price_row.price,2)}} บาท	{{number_format(price_row.price,2)}} บาท



คงเหลือ	98 ชิ้น
จำนวน (ชิ้น)	- +
ซื้อเลย หยิบลงตะกร้า ซื้อเลย หยิบลงตะกร้า คุณมีสินค้าชิ้นนี้ในตะกร้า 0 ชิ้น
บัตรประชาชน บุ๊คแบ๊งค์ คุ้มครองโดย LnwPay

คุยกับร้านค้า	โทร 0639620558 As99shop Add sonthya513768
{{ size_chart_name }}
หมวดหมู่	Dot Matrix
สภาพ	สินค้าใหม่
เพิ่มเติม
สภาพ	สินค้ามือสอง
เกรด
สถานะสินค้า
ระยะเวลาจัดเตรียมสินค้า
เข้าร่วมโปรโมชั่น


Share :

รายละเอียดสินค้า
วิธีการสั่งซื้อ
สินค้าที่เกี่ยวข้อง

รายละเอียดสินค้า

ข้อมูล	น้ำหนัก บาร์โค้ด ลงสินค้า อัพเดทล่าสุด

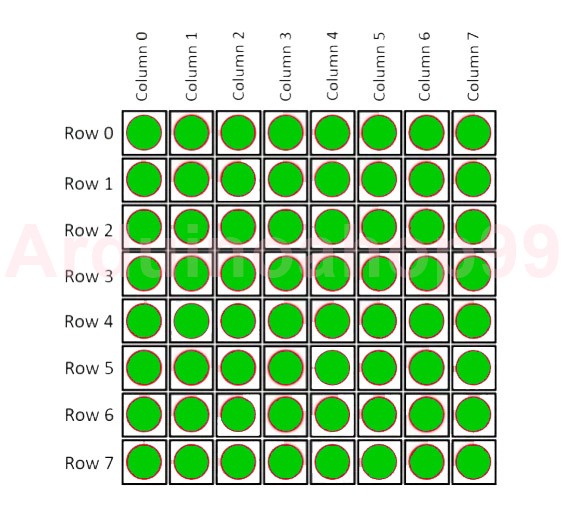

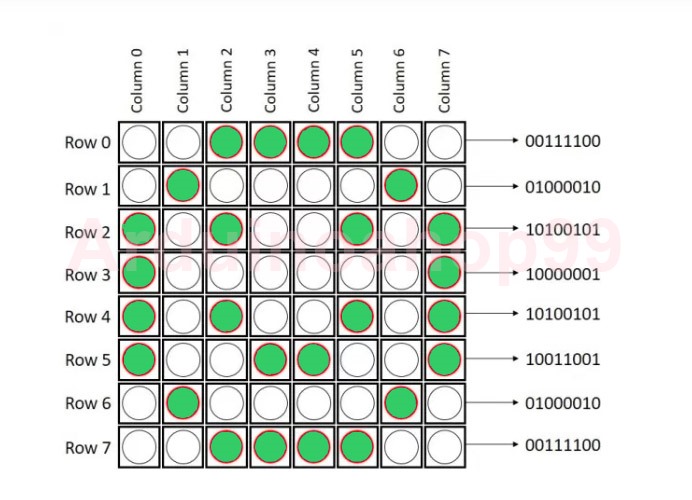

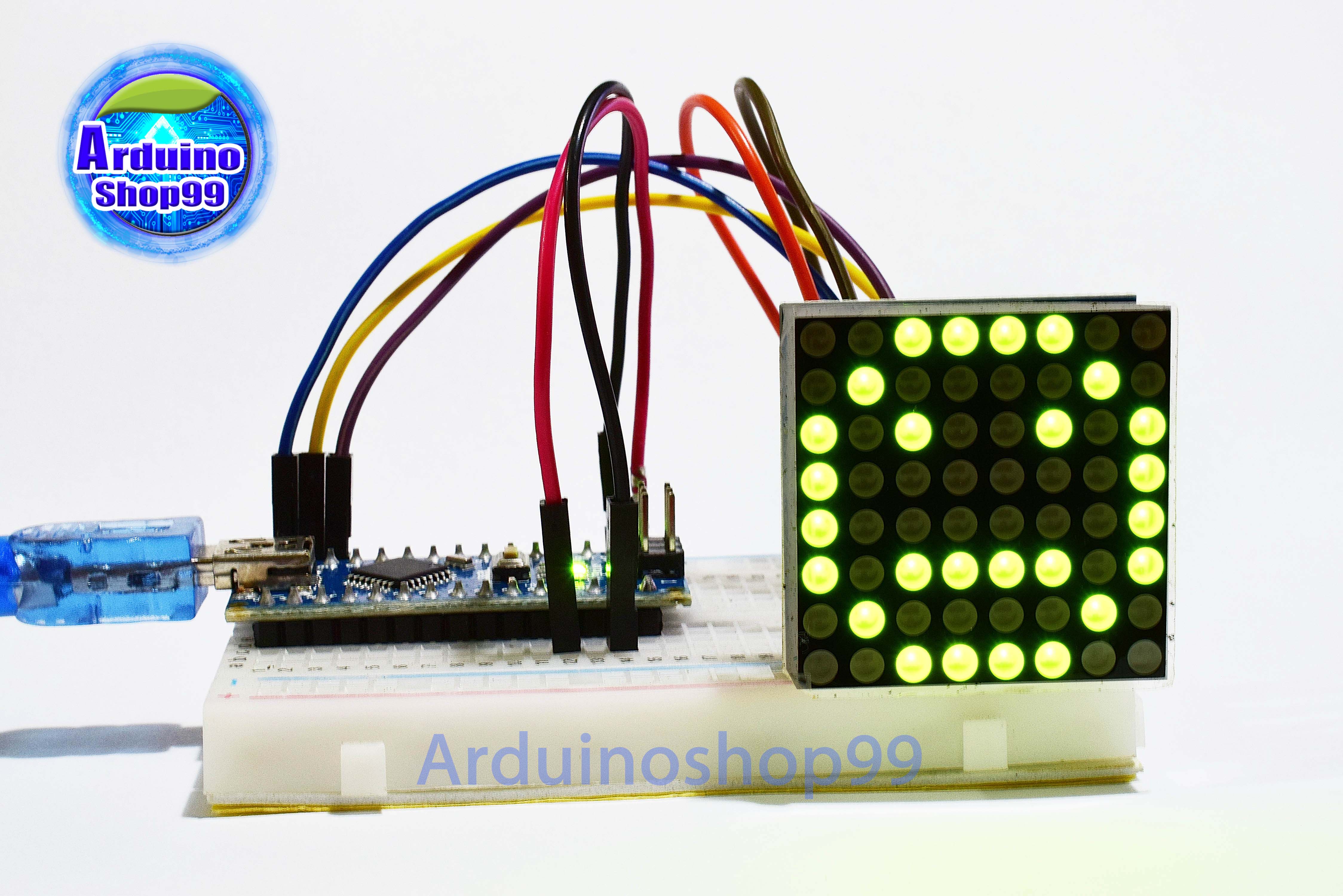

รายละเอียดสินค้า	MAX7219 dot matrix module control module MCU control drive LED module display module(สีเขียว)/Green Module parameters: 1. A single module can drive an 88 common cathode matrix 2. Module working voltage: 5V 3. Module size: length 3.2 cm X width 3.2 cm X height 1.3 cm 4. With 4 fixing screw holes, aperture 3mm 5. Module with input and output interface, support multiple module cascade Wiring instructions: 1. The left side of the module is the input port, and the right side is the output port. 2. When controlling a single module, you only need to connect the input port to the CPU. 3. When the plurality of cascaded modules, the first one input termination module to the CPU , the output end of the two input module, the first two output termination module of 3 input modules, and so forth . .. Take 51 MCU as an example: VCC → 5V* GND → GND DIN → D12 CS → D10 CLK → D11 download library :https://github.com/wayoda/LedControl/archive/master.zip Code: /* Arduino with Test MAX7219 dot matrix module For complete project details, visit:Arduinoshop99 / #include "LedControl.h" #include "binary.h" / DIN connects to pin 12 CLK connects to pin 11 CS connects to pin 10 */ LedControl lc=LedControl(12,11,10,1); // delay time between faces unsigned long delaytime=1000; // happy face byte hf[8]= {B00111100,B01000010,B10100101,B10000001,B10100101,B10011001,B01000010,B00111100}; // neutral face byte nf[8]={B00111100, B01000010,B10100101,B10000001,B10111101,B10000001,B01000010,B00111100}; // sad face byte sf[8]= {B00111100,B01000010,B10100101,B10000001,B10011001,B10100101,B01000010,B00111100}; void setup() { lc.shutdown(0,false); // Set brightness to a medium value lc.setIntensity(0,8); // Clear the display lc.clearDisplay(0); } void drawFaces(){ // Display sad face lc.setRow(0,0,sf[0]); lc.setRow(0,1,sf[1]); lc.setRow(0,2,sf[2]); lc.setRow(0,3,sf[3]); lc.setRow(0,4,sf[4]); lc.setRow(0,5,sf[5]); lc.setRow(0,6,sf[6]); lc.setRow(0,7,sf[7]); delay(delaytime); // Display neutral face lc.setRow(0,0,nf[0]); lc.setRow(0,1,nf[1]); lc.setRow(0,2,nf[2]); lc.setRow(0,3,nf[3]); lc.setRow(0,4,nf[4]); lc.setRow(0,5,nf[5]); lc.setRow(0,6,nf[6]); lc.setRow(0,7,nf[7]); delay(delaytime); // Display happy face lc.setRow(0,0,hf[0]); lc.setRow(0,1,hf[1]); lc.setRow(0,2,hf[2]); lc.setRow(0,3,hf[3]); lc.setRow(0,4,hf[4]); lc.setRow(0,5,hf[5]); lc.setRow(0,6,hf[6]); lc.setRow(0,7,hf[7]); delay(delaytime); } void loop(){ drawFaces(); }
เงื่อนไขอื่นๆ
Tags	MAX7219 dot matrix module
