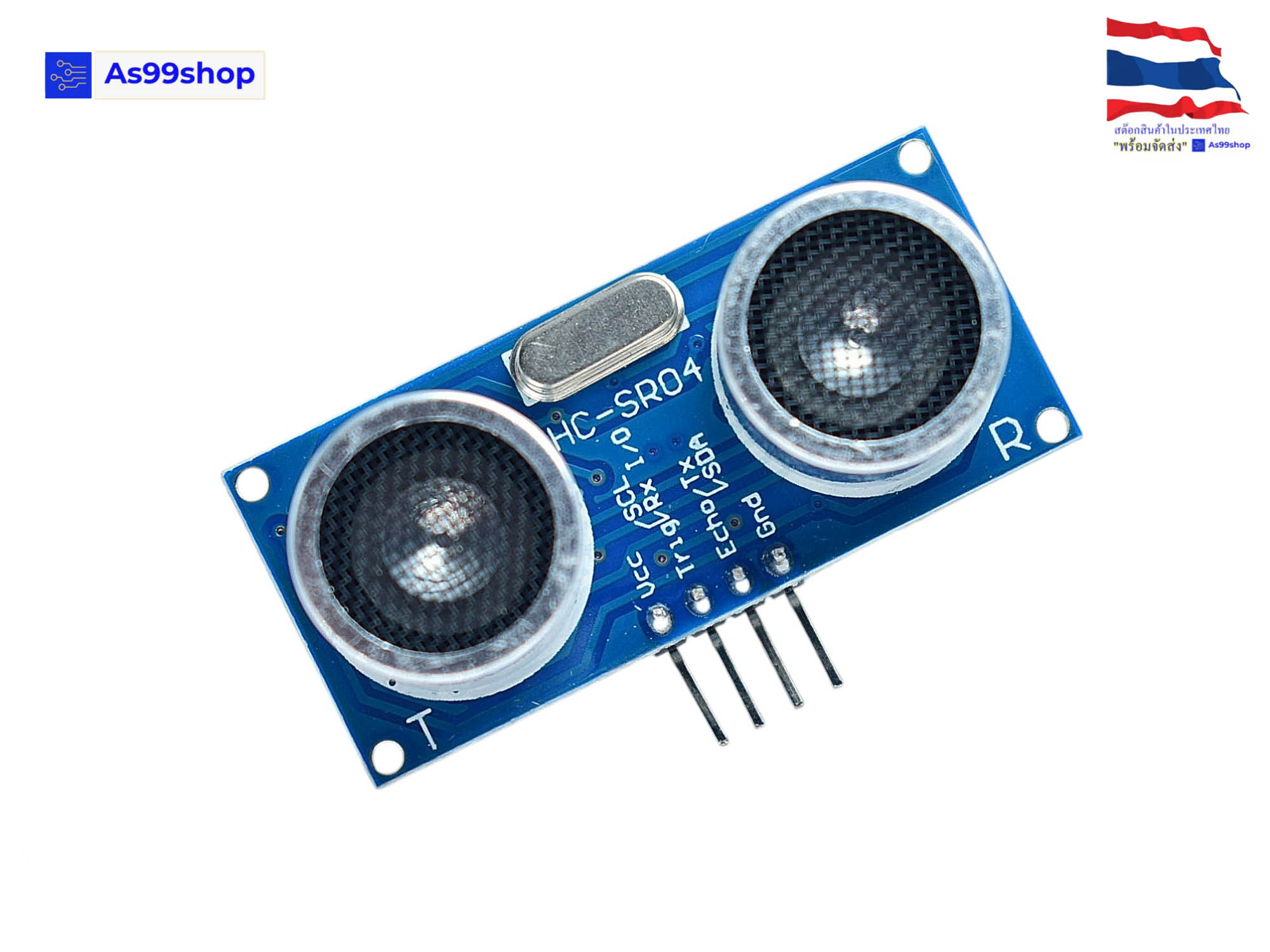

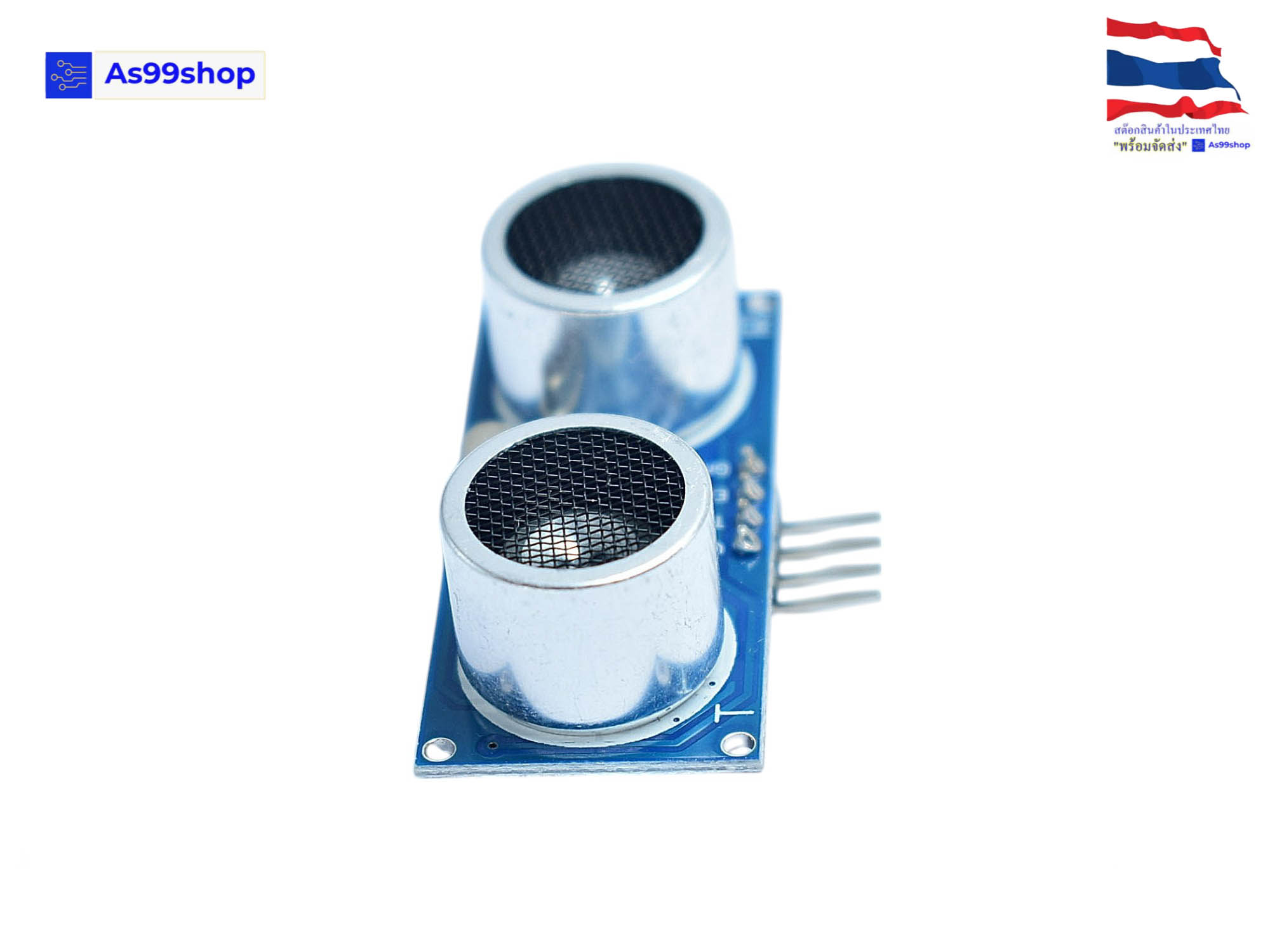

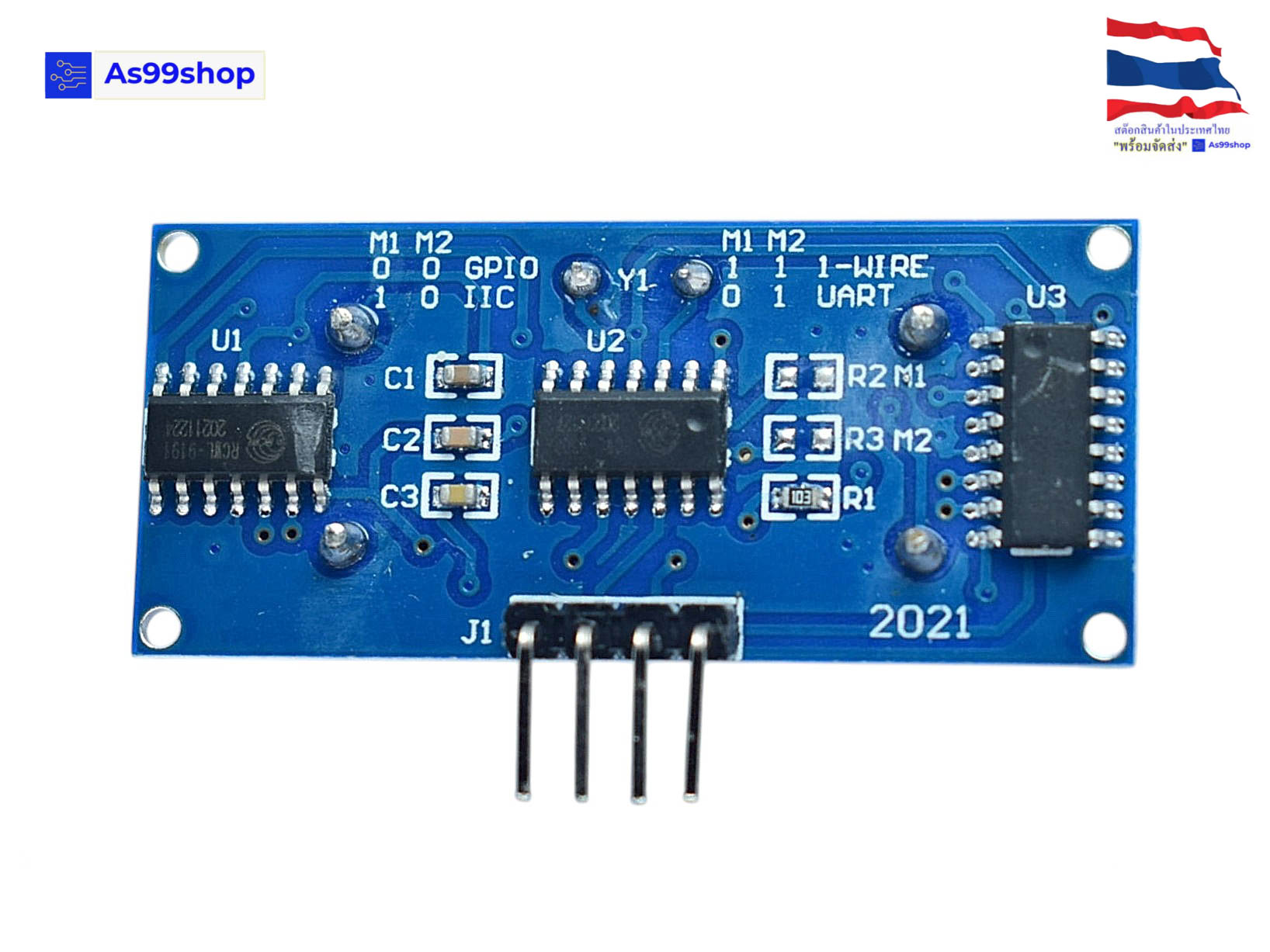

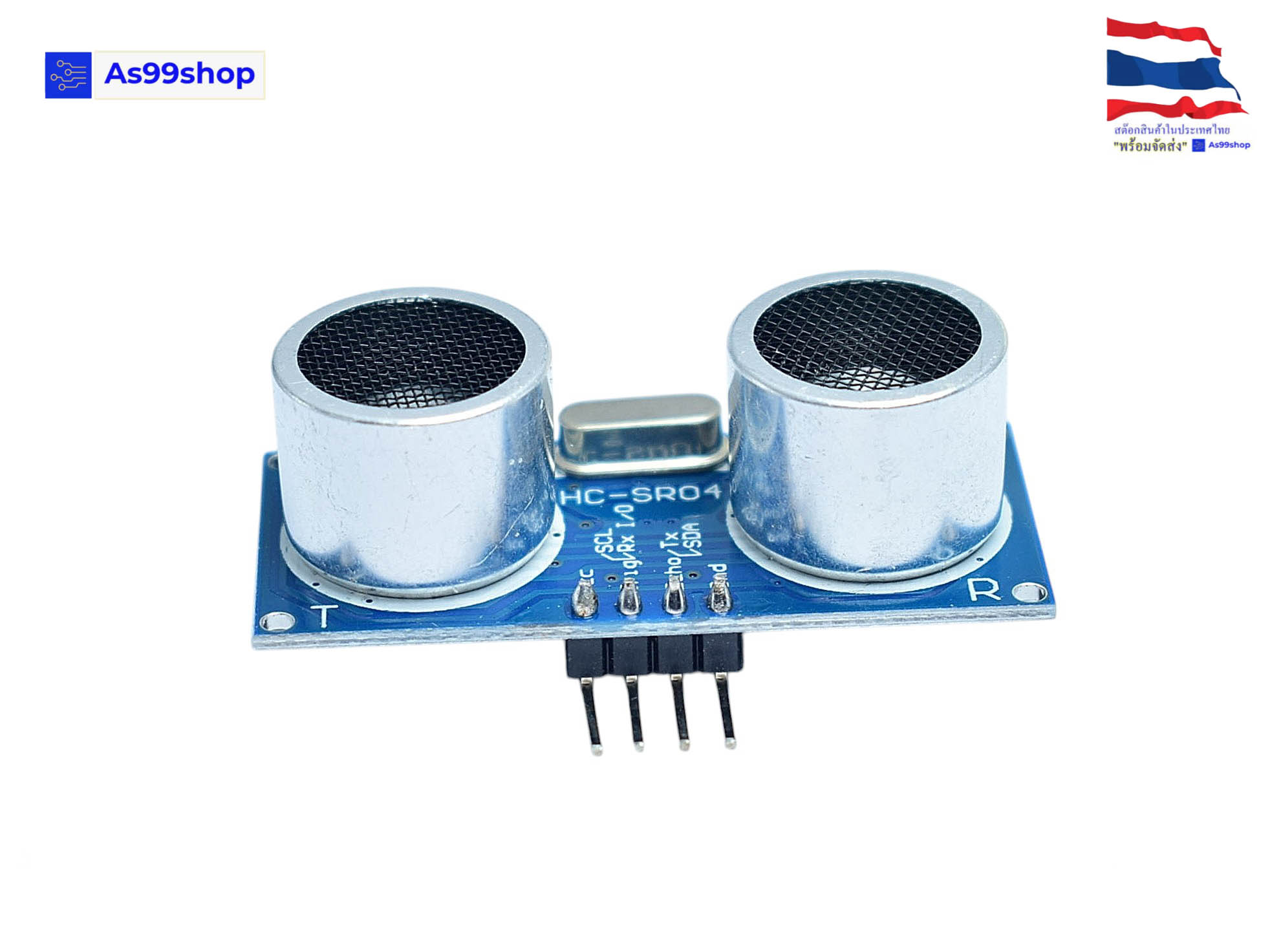

HC-SR04 Ultrasonic module(3.3 ถึง +5V)

Name: HC-SR04 Ultrasonic module(3.3 ถึง +5V)
SKU: B023
Price: 24 THB
Availability: InStock

รหัสสินค้า B023

24.00 บาท

ราคาปกติ 30.00 บาท

จำนวนชิ้น	ส่วนลดต่อชิ้น	ราคาสุทธิต่อชิ้น
{{(typeof focus_pdata.price_list[idx+1] == 'undefined')?('≥ '+price_row.min_quantity):((price_row.min_quantity < (focus_pdata.price_list[idx+1].min_quantity - 1))?(price_row.min_quantity+' - '+(focus_pdata.price_list[idx+1].min_quantity - 1)):price_row.min_quantity)}}	{{number_format(((focus_pdata.price_old === null)?focus_pdata.price:focus_pdata.price_old) - price_row.price,2)}} บาท	{{number_format(price_row.price,2)}} บาท



คงเหลือ	25 ชิ้น
จำนวน (ชิ้น)	- +
ซื้อเลย หยิบลงตะกร้า ซื้อเลย หยิบลงตะกร้า คุณมีสินค้าชิ้นนี้ในตะกร้า 0 ชิ้น
บัตรประชาชน บุ๊คแบ๊งค์ คุ้มครองโดย LnwPay

คุยกับร้านค้า	โทร 0639620558 As99shop Add sonthya513768
{{ size_chart_name }}
หมวดหมู่	Ultrasonic/PIR Motion
สภาพ	สินค้าใหม่
เพิ่มเติม
สภาพ	สินค้ามือสอง
เกรด
สถานะสินค้า
ระยะเวลาจัดเตรียมสินค้า
เข้าร่วมโปรโมชั่น


Share :

รายละเอียดสินค้า
วิธีการสั่งซื้อ
สินค้าที่เกี่ยวข้อง

รายละเอียดสินค้า

ข้อมูล	น้ำหนัก บาร์โค้ด ลงสินค้า อัพเดทล่าสุด
รายละเอียดสินค้า	module HC-SR04 Ultrasonic ช่วงการวัด ประมาณ 4 cm ถึง 4 m โมดูล HC-SR04 รุ่นยอดนิยมราคาถูกที่สุด สำหรับวัดระยะห่างด้วยคลื่นอัลตราโซนิค (ใช้คลื่นเสียงความถี่ ประมาณ 40kHz) มีสองส่วนหลักคือ ตัวส่งคลื่นที่ทำหน้าที่สร้างคลื่นเสียงออกไปในการวัดระยะแต่ละครั้ง ("Ping") แล้วเมื่อไปกระทบวัตถุหรือสิ่งกีดขวาง คลื่นเสียงถูกสะท้อนกลับมายังตัวรับแล้วประมวลผลด้วยวงจรอิเล็กทรอนิกส์ภายในโมดูล ถ้าจับเวลาในการเดินทางของคลื่นเสียงในทิศทางไปและกลับ และถ้าทราบความเร็วเสียงในอากาศ ก็จะสามารถคำนวณระยะห่างจากวัตถุกีดขวางได้ ใช้แรงดันประมาณ 3.3 ถึง +5V กินกระแสประมาณ 15mA ช่วงการวัดระยะทาง (measurement range): ประมาณ 2 cm ถึง 4 m ความกว้างเชิงมุมในการวัด (measuring angle): 15 องศา ความกว้างของสัญญาณ Pulse สำหรับ Trigger: 10 usec ระดับแรงดันลอจิกสำหรัขา TRIG และ ECHO: 5V TTL Features Power Supply :+5V DC Quiescent Current : <2mA Working Current: 15mA Effectual Angle: <15° Ranging Distance : 2cm – 400 cm/1″ – 13ft Resolution : 0.3 cm Measuring Angle: 30 degree Trigger Input Pulse width: 10uS Dimension: 45mm x 20mm x 15mm code:ตัวอย่าง /* Arduino with Test Ultrasonic For complete project details, visit:Arduinoshop99 * * Complete Guide for Ultrasonic Sensor HC-SR04 * Ultrasonic sensor Pins: VCC: +5VDC Trig : Trigger (INPUT) - Pin11 Echo: Echo (OUTPUT) - Pin 12 GND: GND */ float trigPin = 11; // Trigger float echoPin = 12; // Echo float duration, cm, inches; void setup() { //Serial Port begin Serial.begin (115200); //Define inputs and outputs pinMode(trigPin, OUTPUT); pinMode(echoPin, INPUT); } void loop() { // The sensor is triggered by a HIGH pulse of 10 or more microseconds. // Give a short LOW pulse beforehand to ensure a clean HIGH pulse: digitalWrite(trigPin, LOW); delayMicroseconds(5); digitalWrite(trigPin, HIGH); delayMicroseconds(10); digitalWrite(trigPin, LOW); // Read the signal from the sensor: a HIGH pulse whose // duration is the time (in microseconds) from the sending // of the ping to the reception of its echo off of an object. pinMode(echoPin, INPUT); duration = pulseIn(echoPin, HIGH); // Convert the time into a distance cm = (duration/2) / 29.1; // Divide by 29.1 or multiply by 0.0343 inches = (duration/2) / 74; // Divide by 74 or multiply by 0.0135 Serial.print(inches); Serial.print("in, "); Serial.print(cm); Serial.print("cm"); Serial.println(); delay(250); } ทดสอบ..
เงื่อนไขอื่นๆ
Tags	moduleUltrasonic HC-SR04 Ultrasonic sensor Ultrasonic Ultrasonic Module sr04
