รายละเอียดสินค้า

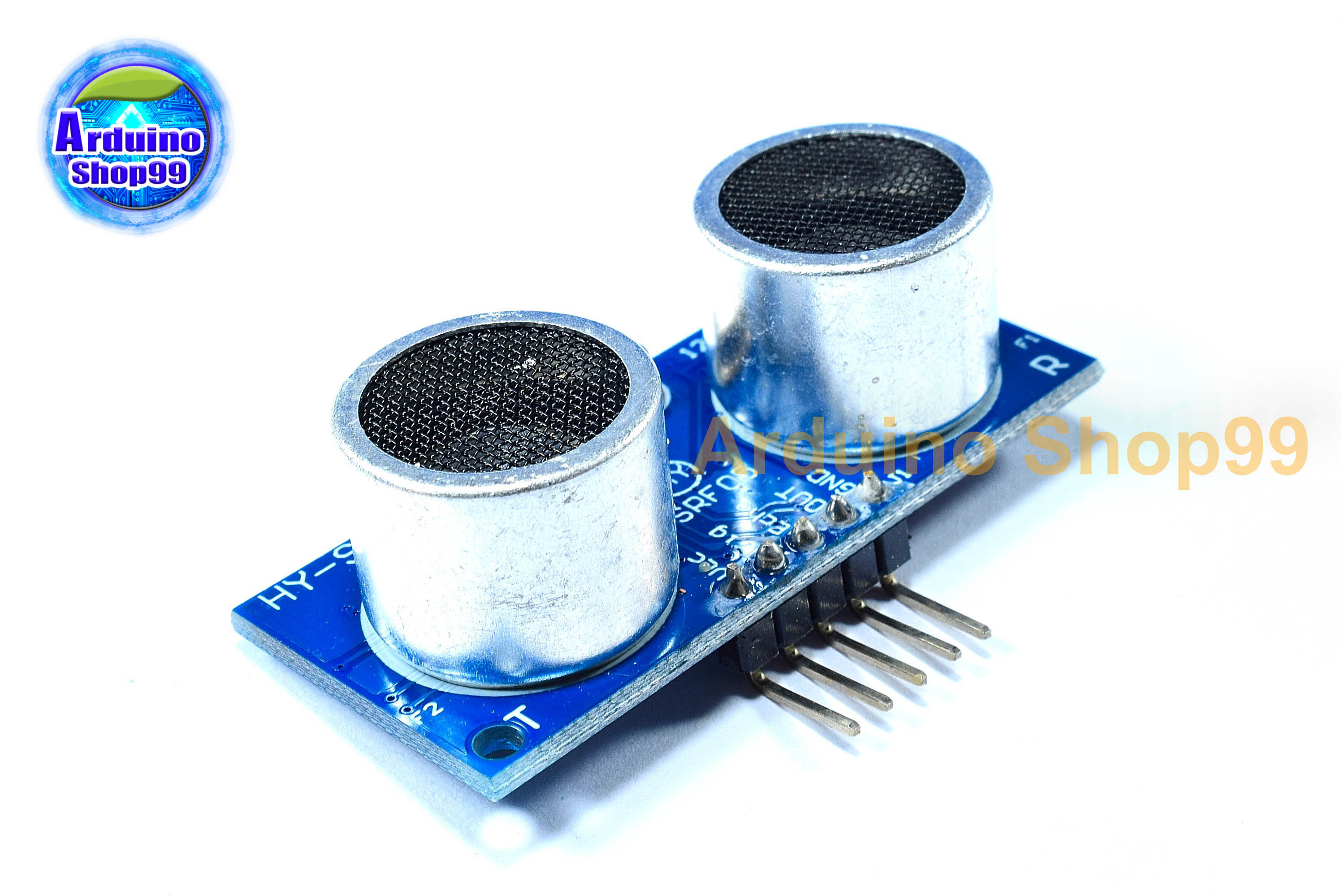

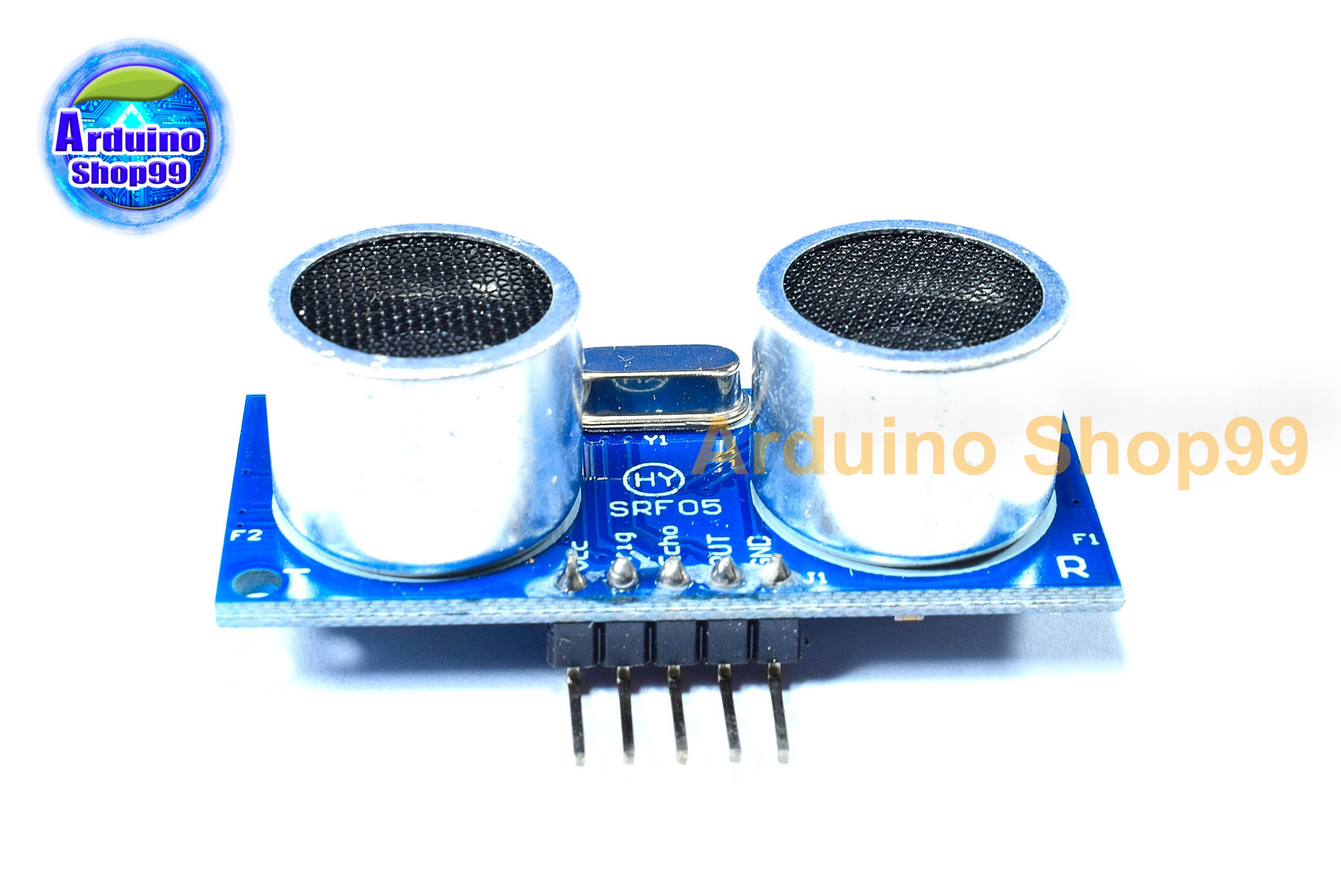

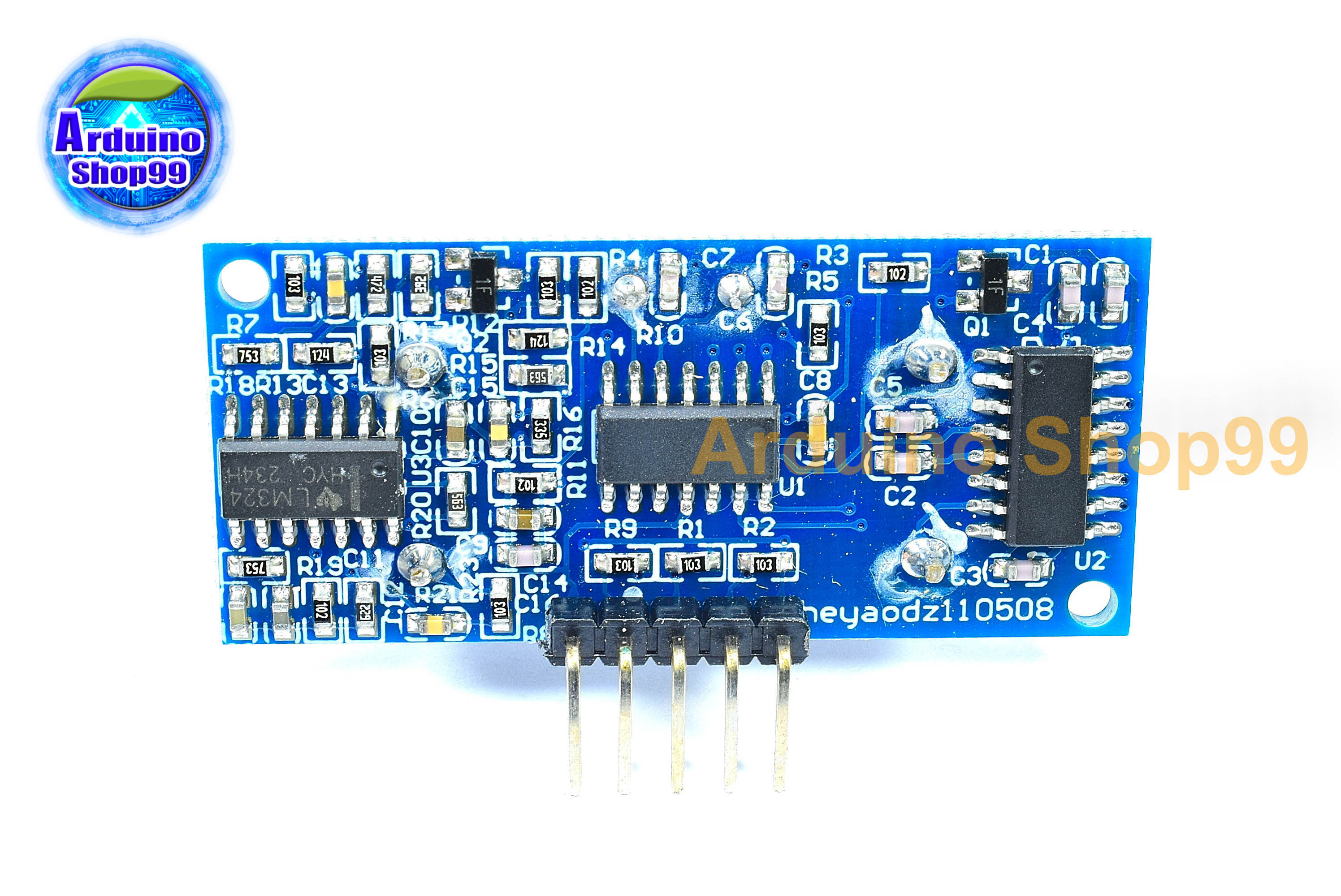

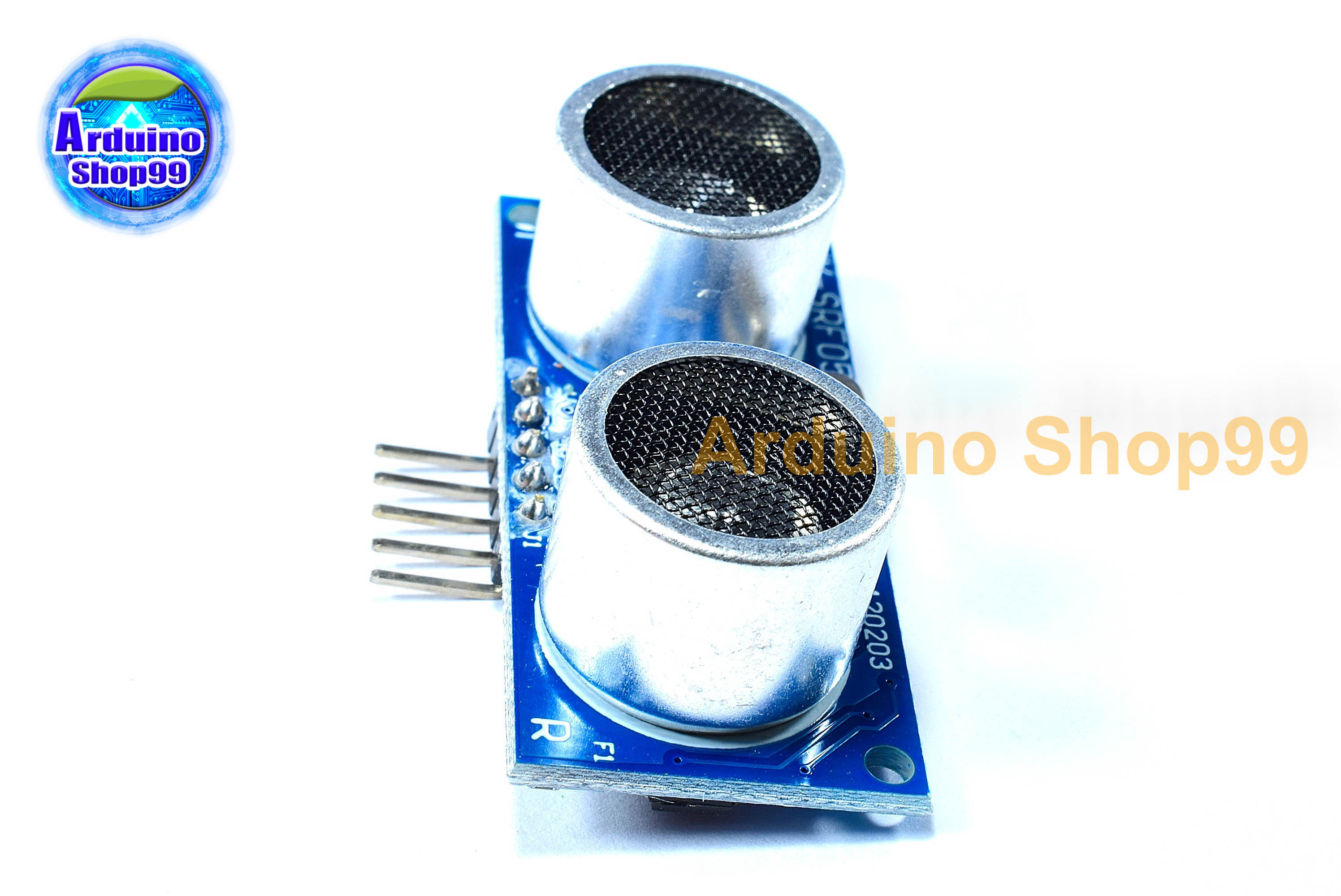

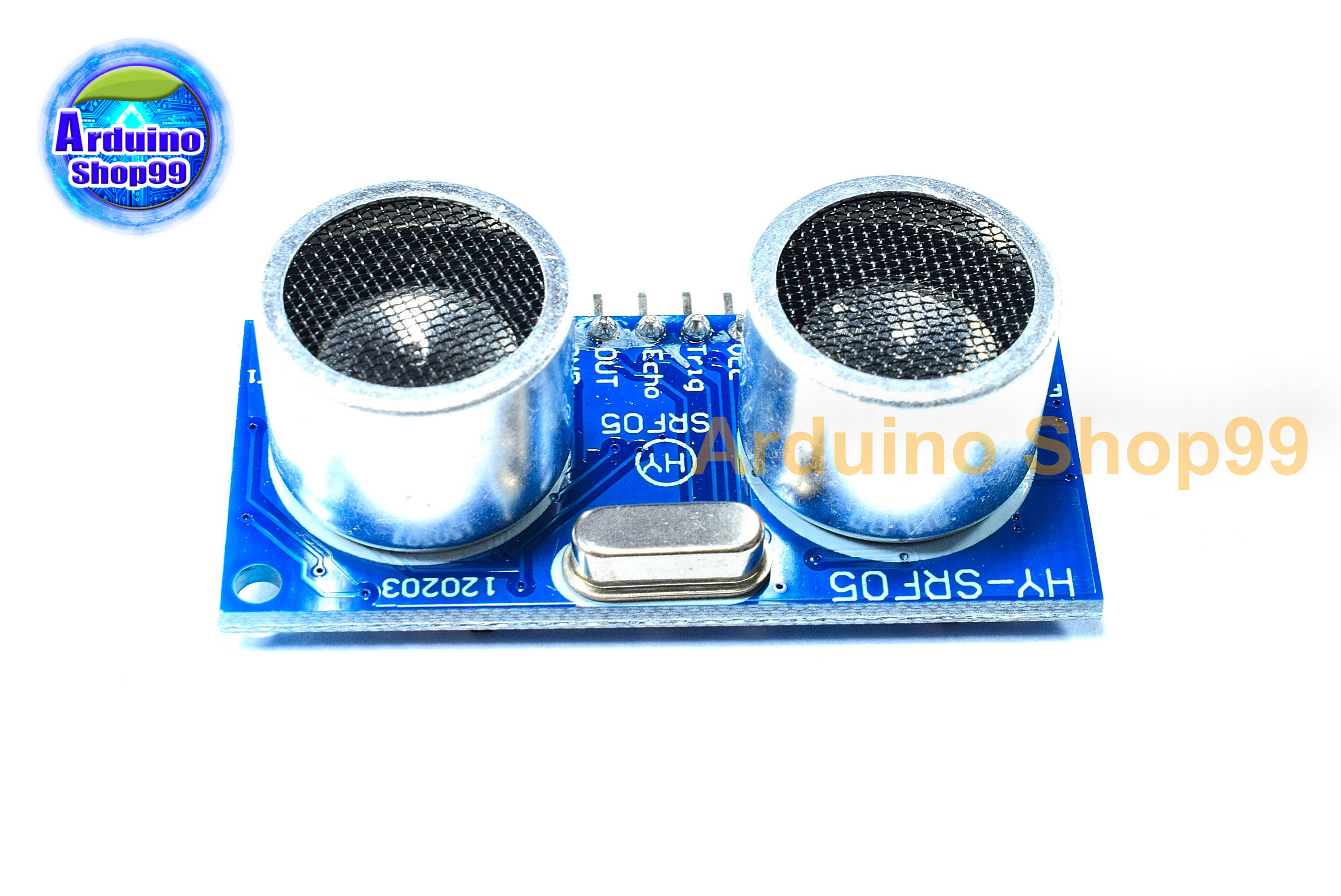

module HY-SRF05 Ultrasonic  5 pin ช่วงการวัด ประมาณ 2 cm ถึง 4.5 m

  โมดูล HY-SRF05  สำหรับวัดระยะห่างด้วยคลื่นอัลตราโซนิค (ใช้คลื่นเสียงความถี่ ประมาณ 40kHz) มีสองส่วนหลักคือ ตัวส่งคลื่นที่ทำหน้าที่สร้างคลื่นเสียงออกไปในการวัดระยะแต่ละครั้ง ("Ping") แล้วเมื่อไปกระทบวัตถุหรือสิ่งกีดขวาง คลื่นเสียงถูกสะท้อนกลับมายังตัวรับแล้วประมวลผลด้วยวงจรอิเล็กทรอนิกส์ภายในโมดูล ถ้าจับเวลาในการเดินทางของคลื่นเสียงในทิศทางไปและกลับ และถ้าทราบความเร็วเสียงในอากาศ ก็จะสามารถคำนวณระยะห่างจากวัตถุกีดขวางได้

Specifications

  • Trigger Pin Format: 10 uS digital pulse
  • Sound Frequency: 40 kHz
  • Echo Pin Output: 0-Vcc
  • Echo Pin Format: output is DIGITAL and directly proportional with range. See our conversion formula above.
  • Measurement Range: 2cm to ~4.5m
  • Measurement Resolution: 0.3cm
  • Measurement Angle: up to 15 deg
  • Measurement Rate: 40 Hz
  • Supply Voltage: 4.5V to 5.5V
  • Supply Current: 10 to 40mA
  • Connector: standard 5-pin male connector which can plug directly into breadboards.




code:ตัวอย่าง
/*
    Arduino with Test Ultrasonic
    For complete project details, visit:Arduinoshop99
 *
 * Complete Guide for Ultrasonic Sensor HY-SRF05
 *
    Ultrasonic sensor Pins:
        VCC: +5VDC
        Trig : Trigger (INPUT) - Pin13
        Echo: Echo (OUTPUT) - Pin 12
        GND: GND
 */

float TRIG_PIN = 13;
float ECHO_PIN = 12;

void setup() {
  // initialize serial communication:
  Serial.begin(9600);

  pinMode(TRIG_PIN,OUTPUT);
  pinMode(ECHO_PIN,INPUT);
}

void loop()
{
   float duration, distanceCm, distanceIn;

  // Give a short LOW pulse beforehand to ensure a clean HIGH pulse:
  digitalWrite(TRIG_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);
  duration = pulseIn(ECHO_PIN,HIGH);

  // convert the time into a distance
  distanceCm = duration / 29.1 / 2 ;
  distanceIn = duration / 74 / 2;

  if (distanceCm <= 0){
    Serial.println("Out of range");
  }
  else {
    Serial.print(distanceIn);
    Serial.print("in, ");
    Serial.print(distanceCm);
    Serial.print("cm");
    Serial.println();
  }
  delay(1000);
}

At a quick glance there are only small differences between these two:

  HC-SR04 HY-SRF05
Working Voltage 5 VDC 5 VDC
Static current < 2mA
Output signal: Electric frequency signal, high level 5V, low level 0V Electric frequency signal, high level 5V, low level 0V
Sensor angle < 15 degrees < 15 degrees
Detection distance (claimed) 2cm-450cm 2cm-450cm
precision ~3 mm ~2 mm
Input trigger signal 10us TTL impulse 10us TTL impulse
Echo signal output TTL PWL signal output TTL PWL signal

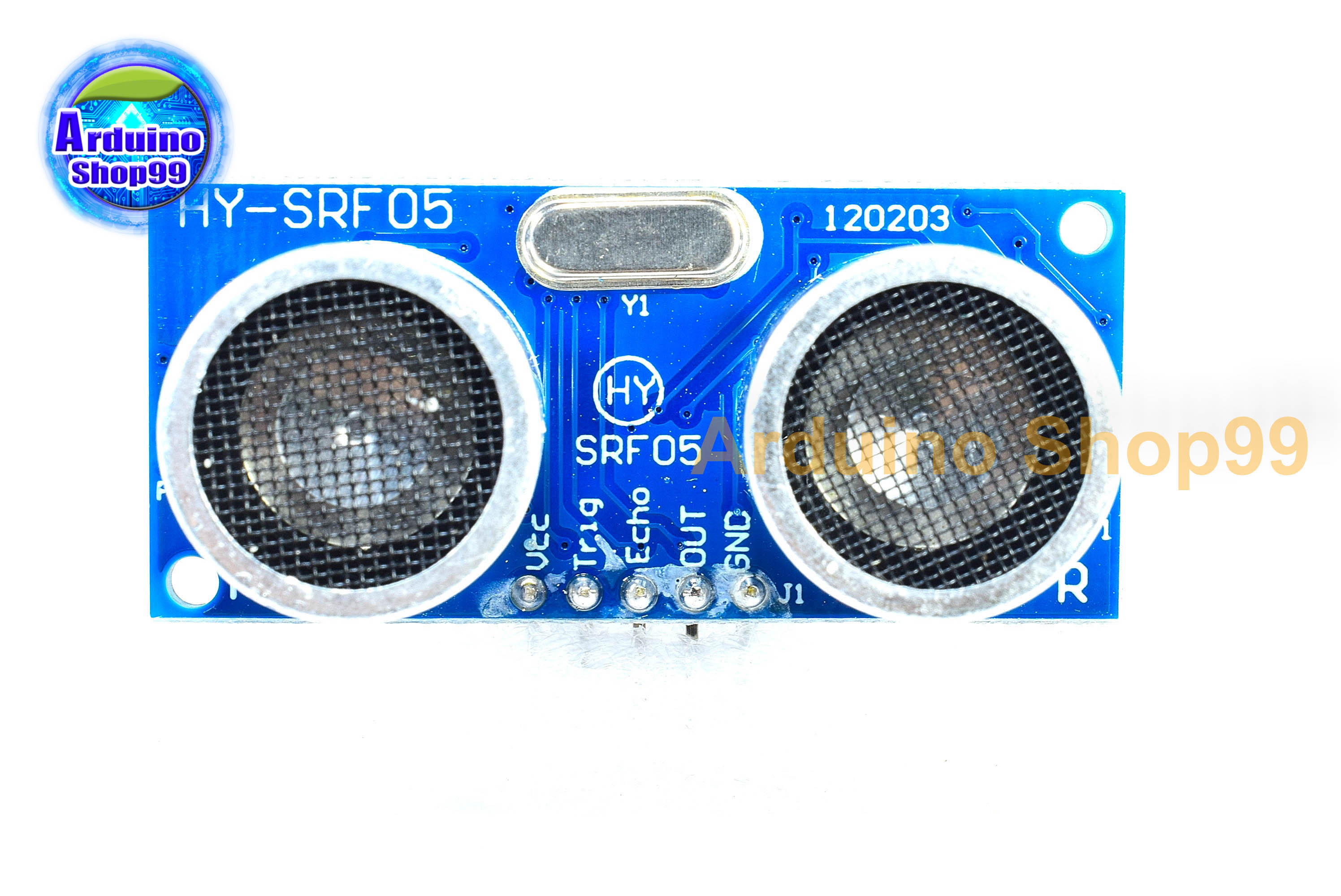

Pins
  1. VCC
  2. trig(T)
  3. echo(R)
  4. GND
  1. VCC
  2. trig(T)
  3. echo(R)
  4. OUT
  5. GND
