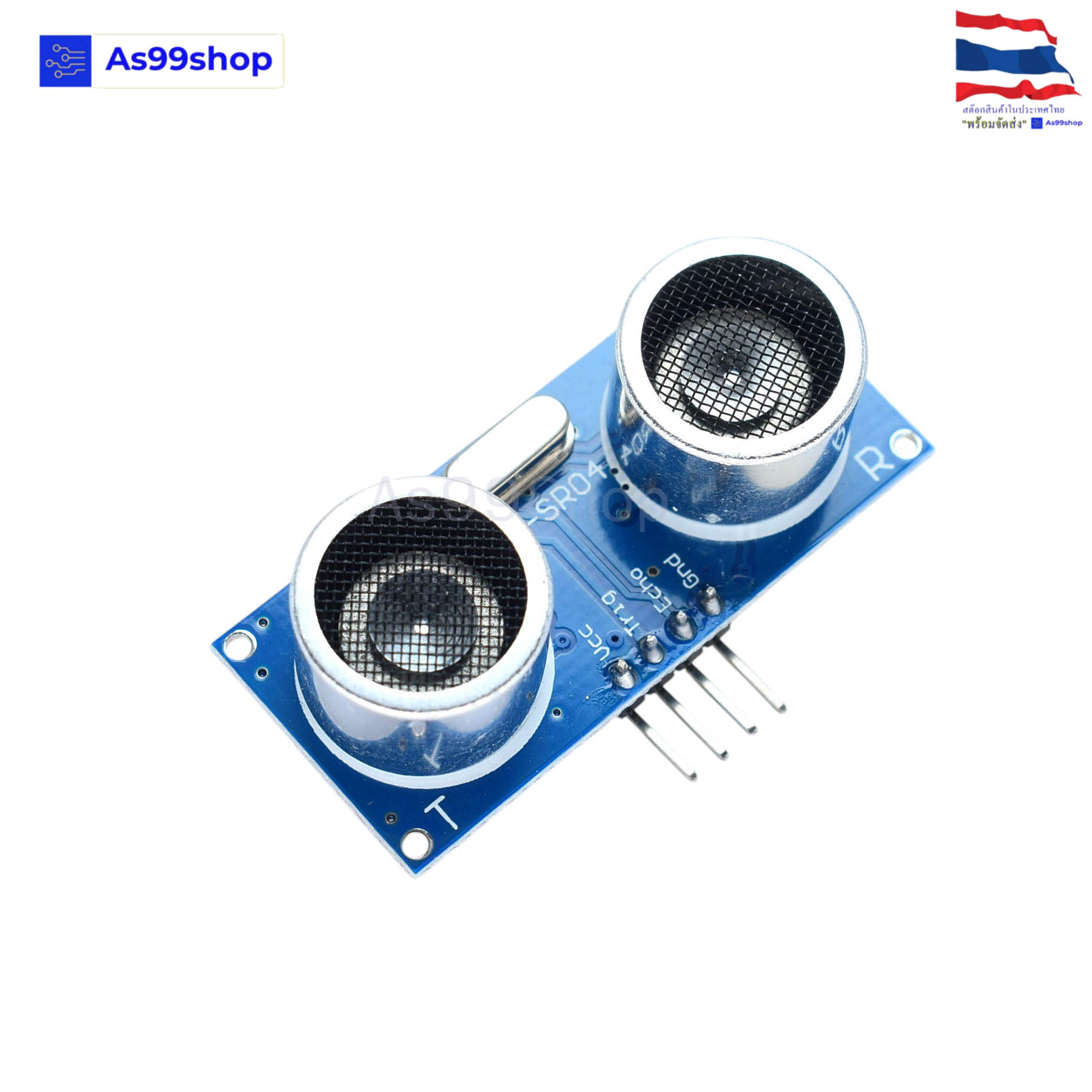

module  HC-SR04P+  Ultrasonic  ช่วงการวัด ประมาณ 2 cm ถึง 450 cm 5v

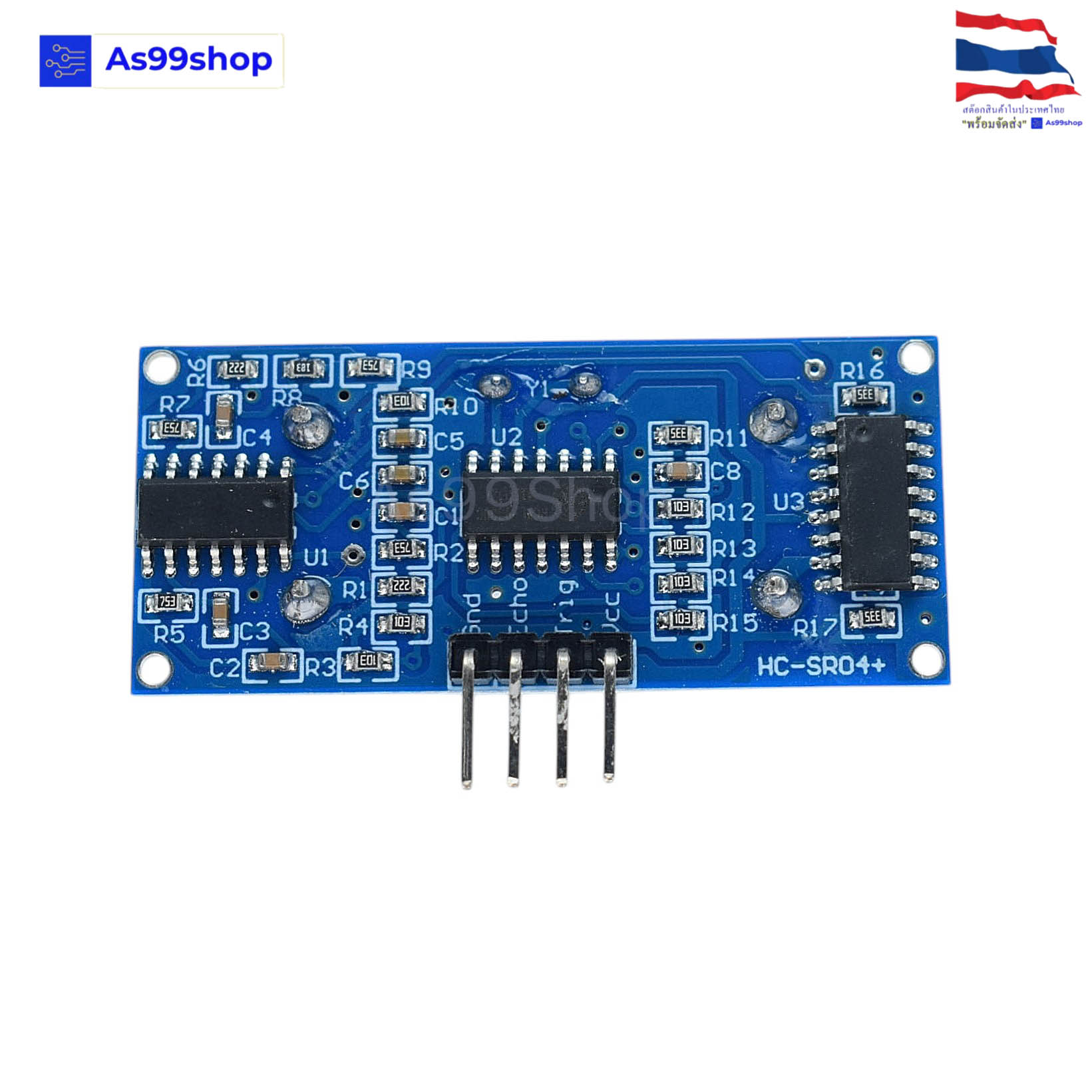

  โมดูล  HC-SR04P+  สำหรับวัดระยะห่างด้วยคลื่นอัลตราโซนิค (ใช้คลื่นเสียงความถี่ ประมาณ 40kHz) รุ่นนี้ใช้ IC SGM324 เป็นตัวขยายสัญญาณซึ่งมีประสิทธิภาพดีกว่า HC-SR04 ที่ใช้ IC LM325 ประหยัดไฟกว่ามีสองส่วนหลักคือ ตัวส่งคลื่นที่ทำหน้าที่สร้างคลื่นเสียงออกไปในการวัดระยะแต่ละครั้ง ("Ping") แล้วเมื่อไปกระทบวัตถุหรือสิ่งกีดขวาง คลื่นเสียงถูกสะท้อนกลับมายังตัวรับแล้วประมวลผลด้วยวงจรอิเล็กทรอนิกส์ภายในโมดูล ถ้าจับเวลาในการเดินทางของคลื่นเสียงในทิศทางไปและกลับ และถ้าทราบความเร็วเสียงในอากาศ ก็จะสามารถคำนวณระยะห่างจากวัตถุกีดขวางได้


  • Operating voltage : 3-5.5V (DC)
  • Sensor angle: not more than 15 degrees
  • Detection distance:
    • 5V: 2cm-450cm
    • 3.3V: 2cm-400cm
  • High Precision: Up to 0.3cm
  • Input Trigger Signal: 10us TTL impulse
  • Echo Signal : output TTL PWL signal

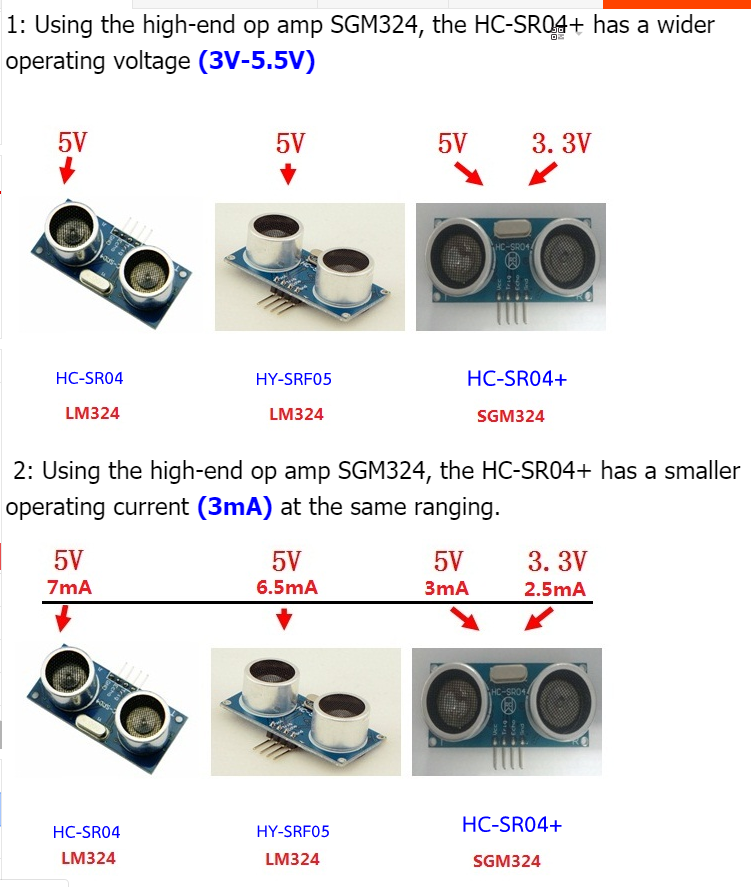

  • The high-end operational amplifier SGM324, so HC-SR04+ has a wider operating voltage (3V-5.5V)
  • The high-end operational amplifier SGM324, so HC-SR04+ has a smaller operating current (3mA) at the same distance
  • The software and hardware is fully compatible with the current batch of HC-SR04. You can direct replacement

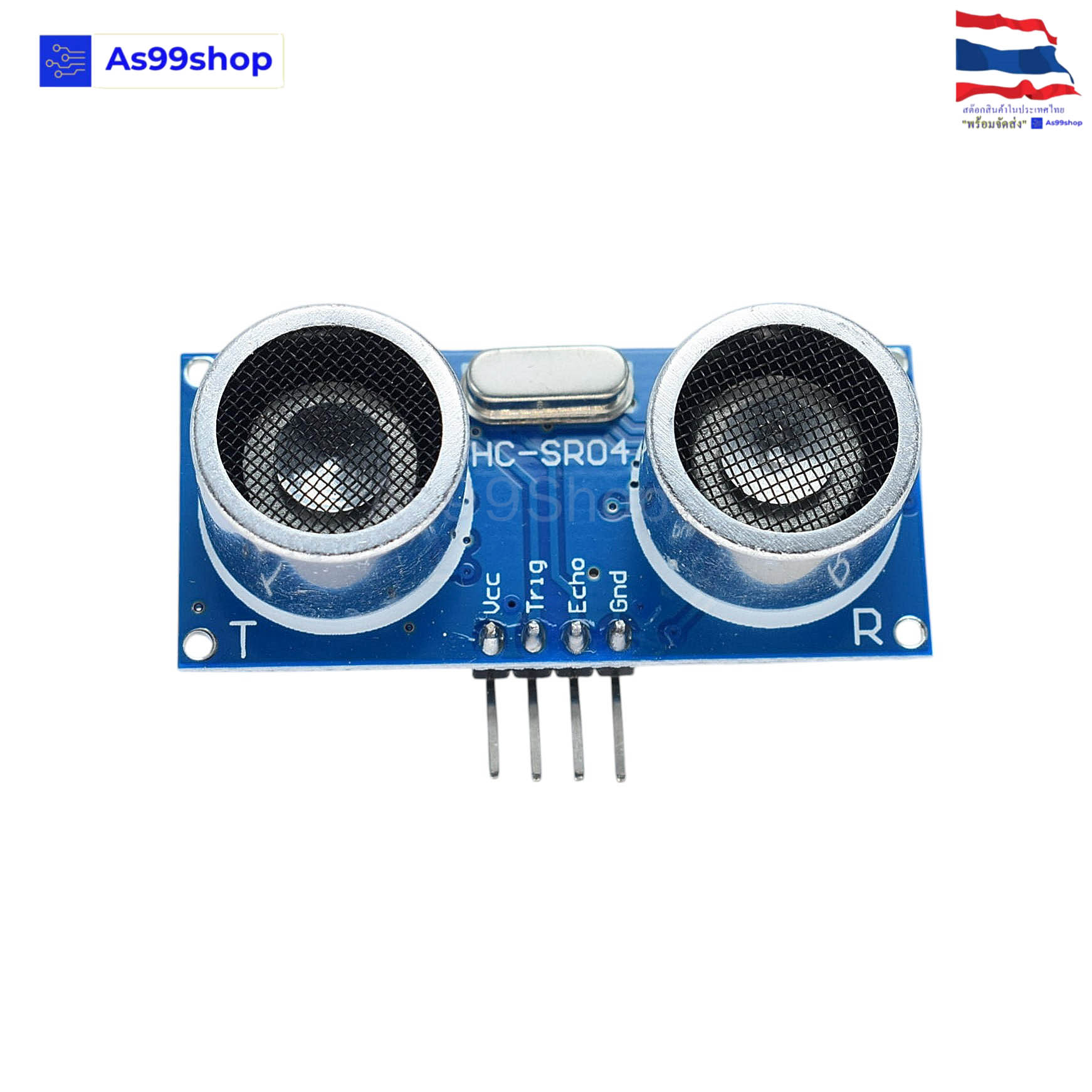

Connection headers:
  • VCC: supply 5V
  • GND: ground wire
  • TRIG: trigger control signal input
  • ECHO: echo signal output



  • code:ตัวอย่าง
  • /*
        Arduino with Test Ultrasonic
        For complete project details, visit:Arduinoshop99
    */

float trigPin = 13;    // Trigger
float echoPin = 12;    // Echo
float duration, cm, inches;

void setup() {
  //Serial Port begin
  Serial.begin (115200);
  //Define inputs and outputs
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
}

void loop() {
  // The sensor is triggered by a HIGH pulse of 10 or more microseconds.
  // Give a short LOW pulse beforehand to ensure a clean HIGH pulse:
  digitalWrite(trigPin, LOW);
  delayMicroseconds(5);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // Read the signal from the sensor: a HIGH pulse whose
  // duration is the time (in microseconds) from the sending
  // of the ping to the reception of its echo off of an object.
  pinMode(echoPin, INPUT);
  duration = pulseIn(echoPin, HIGH);

  // Convert the time into a distance
  cm = (duration/2) / 29.1;     // Divide by 29.1 or multiply by 0.0343
  inches = (duration/2) / 74;   // Divide by 74 or multiply by 0.0135

  Serial.print(inches);
  Serial.print("in, ");
  Serial.print(cm);
  Serial.print("cm");
  Serial.println();

  delay(250);
}
