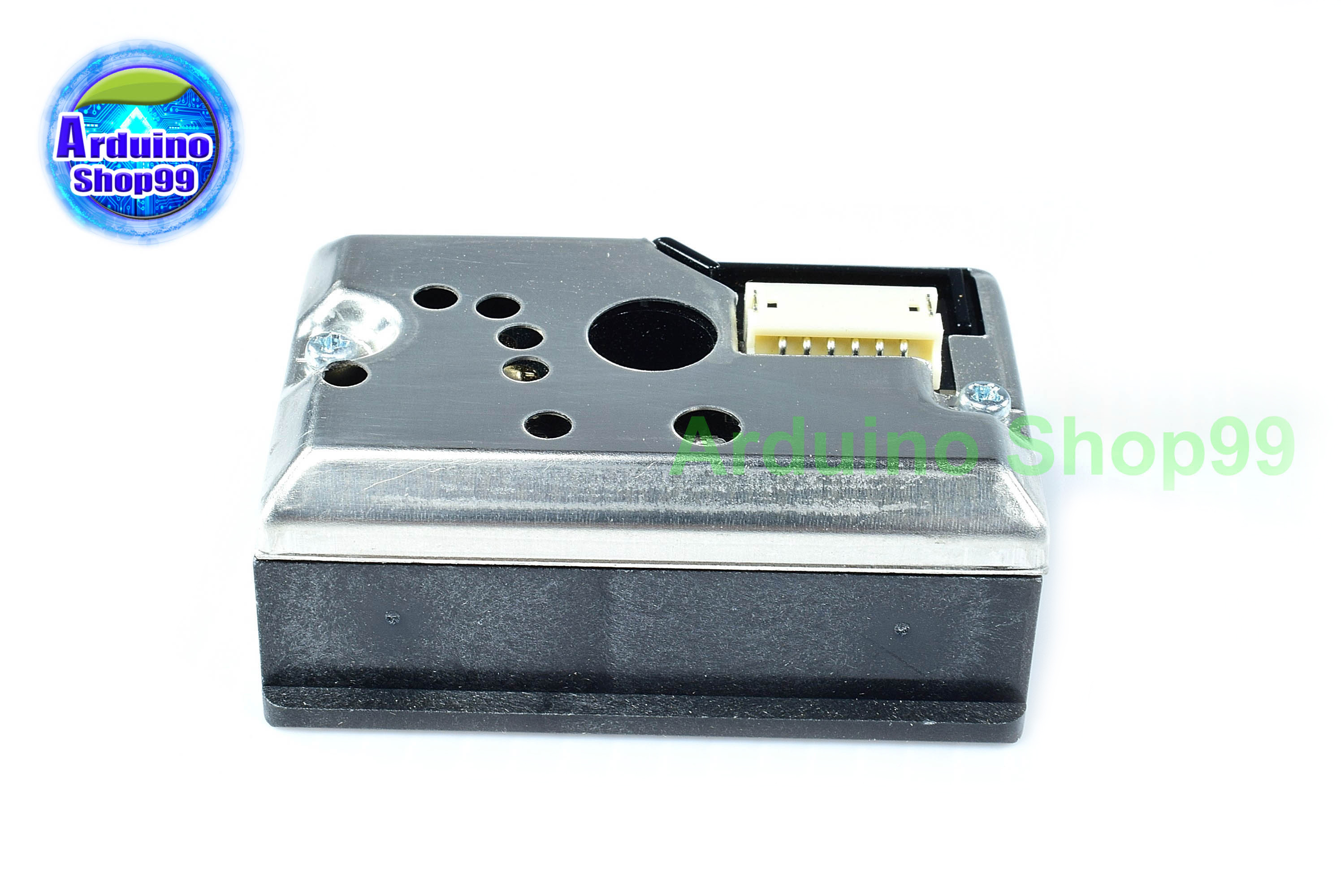

PM2.5 Dust sensor Sharp GP2Y1010AU0F

PM2.5 Dust sensor Sharp GP2Y1010AU0F

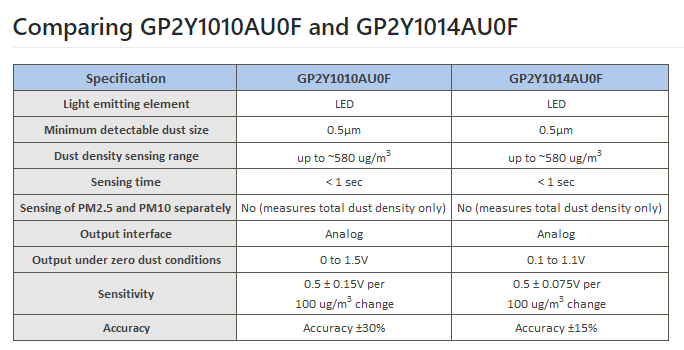

            GP2Y1010AU0F เป็นหนึ่งในรูปแบบเซ็นเซอร์วัดฝุ่นของชาร์ป  ที่ออกแบบมาสำหรับการใช้งานในเครื่องฟอกอากาศในเชิงพาณิชย์เช่น GP2Y1014AU0F ซึ่งเบอร์ GP2Y1010AU0F ก็เป็นเซ็นเซอร์วัดฝุ่นแบบเดียวกัน ให้เอาท์พุทอนาล็อก สามารถใช้กับ Arduino ได้

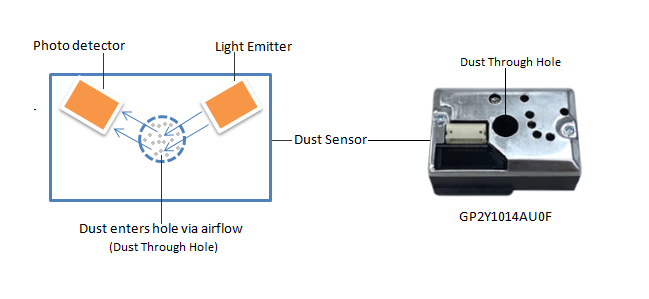

             เซ็นเซอร์ฝุ่นชาร์ปทำงานบนหลักการของ light scattering. ภาพเครื่องตรวจจับ มี LED (Light Emitter)  ส่งแสงมาที่รูซึ่งมีฝุ่นไหลผ่านเข้ามา(Dust Throught Hole)  ที่มุมภายในแพคเกจสี่เหลี่ยม เมื่ออากาศที่มีฝุ่นละอองไหลเข้าไปในห้องเซ็นเซอร์จะกระทบกับแสง LED (Light Emitter) ที่จะตรวจจับโดย Photo detecctor  ฝุ่นมีอยู่ในอากาศมาก ความเข้มของแสงวัดได้จะมากตาม เซ็นเซอร์ฝุ่นจะแสดงค่าที่ได้ เป็นแรงดันไฟฟ้าที่แตกต่างกันไปตามความเข้มของแสงที่กระจัดกระจายซึ่งจะสอดคล้องกับระดับของฝุ่นละอองในอากาศ ความหนาแน่นของฝุ่นละอองที่เกิดขึ้นจริง

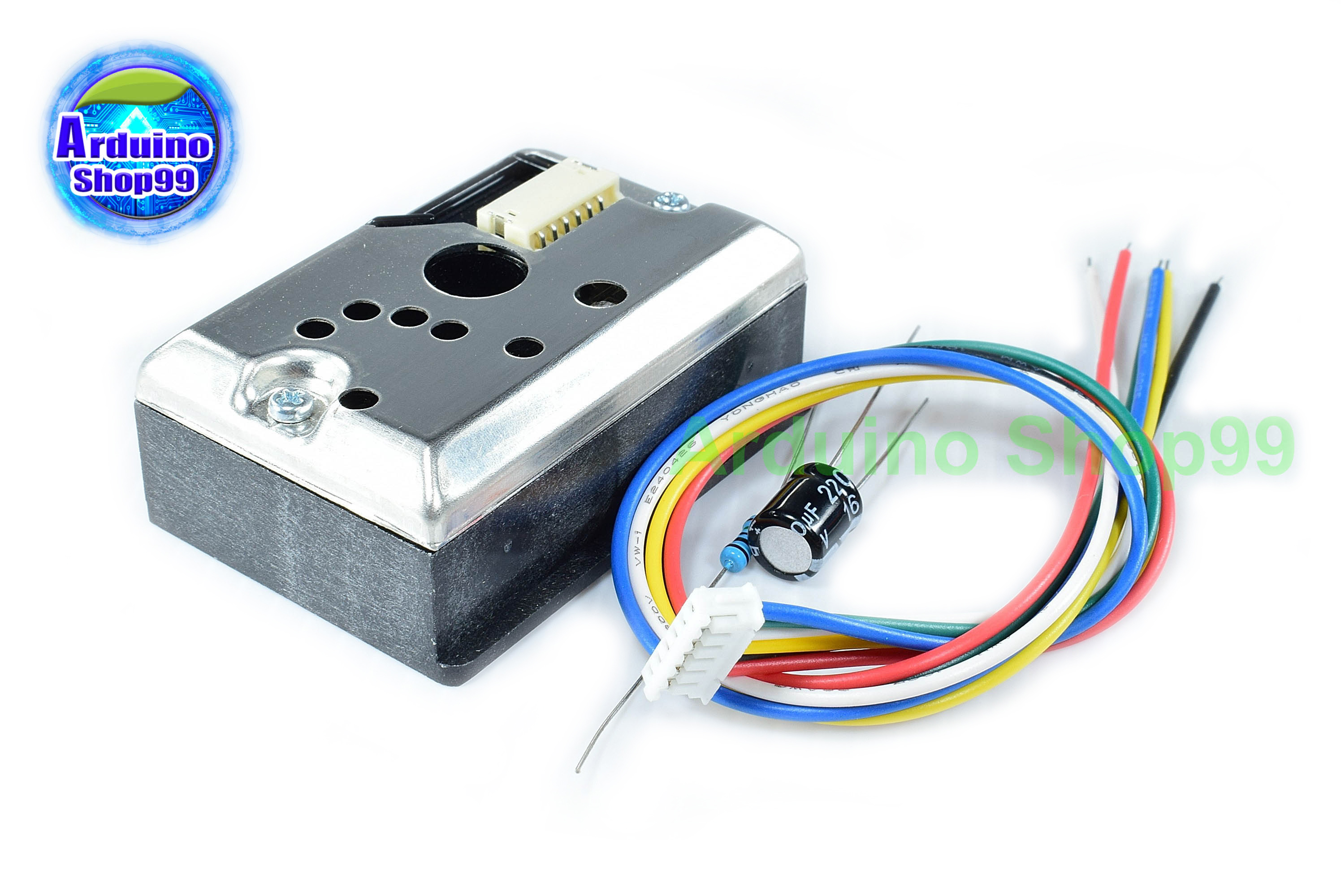

1. wiring 2.0mm-6P

2. 150 ohm resistor 1/4W

3. 220uF electrolytic capacitor

http://www.sharp-world.com/products/device/lineup/data/pdf/datasheet/gp2y1010au_appl_e.pdf

https://github.com/sharpsensoruser/sharp-sensor-demos/wiki/Application-Guide-for-Sharp-GP2Y1014AU0F-Dust-Sensor

ตัวอย่าง: http://www.howmuchsnow.com/arduino/airquality/การทดสอบเซ็นเซอร์

Standalone Sketch to use with a Arduino UNO and a

 Sharp Optical Dust Sensor GP2Y1010AU0F

*/



int measurePin = 5; //Connect dust sensor to Arduino A5 pin

int ledPower = 12;   //Connect 3 led driver pins of dust sensor to Arduino D12



int samplingTime = 280;

int deltaTime = 40;

int sleepTime = 9680;



float voMeasured = 0;

float calcVoltage = 0;

float dustDensity = 0;



void setup(){

  Serial.begin(9600);

  pinMode(ledPower,OUTPUT);

}



void loop(){

  digitalWrite(ledPower,LOW); // power on the LED

  delayMicroseconds(samplingTime);



  voMeasured = analogRead(measurePin); // read the dust value



  delayMicroseconds(deltaTime);

  digitalWrite(ledPower,HIGH); // turn the LED off

  delayMicroseconds(sleepTime);



  // 0 - 5V mapped to 0 - 1023 integer values

  // recover voltage

  calcVoltage = voMeasured * (5.0 / 1024.0);



  // linear eqaution taken from http://www.howmuchsnow.com/arduino/airquality/

  // Chris Nafis (c) 2012

  dustDensity = 0.17 * calcVoltage - 0.1;

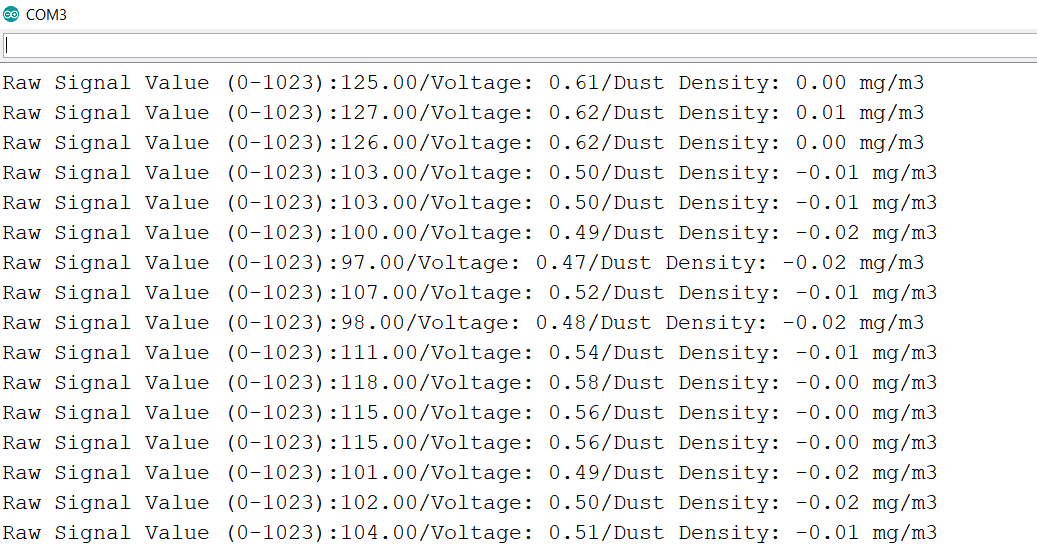

  Serial.print("Raw Signal Value (0-1023):");

  Serial.print(voMeasured);



  Serial.print("/Voltage: ");

  Serial.print(calcVoltage);



  Serial.print("/Dust Density: ");

  Serial.print(dustDensity); // unit: mg/m3

Serial.println(" mg/m3");

  delay(1000);

}

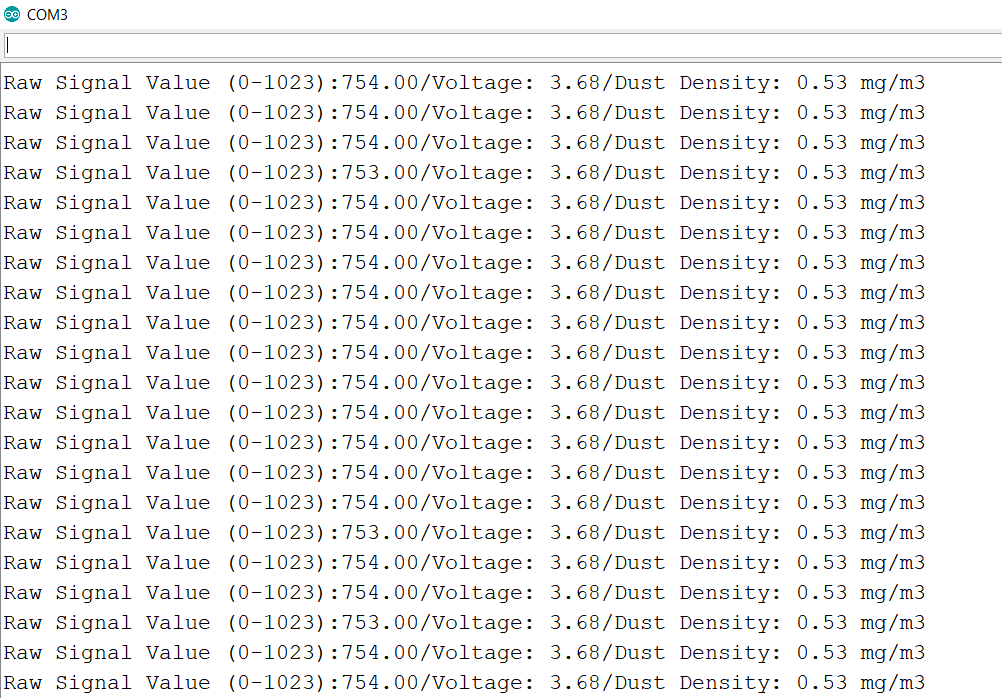

ทดสอบเมื่อมีอนุภาคมาบดบังเซ็นเซอร์ ค่าที่ได้ 0.53 mg/m3 หรือ 530 ug/m3 คือค่าตรวจวัดขณะนั้นๆ ไม่ใช่ค่าเฉลี่ยรายชั่วโมง หรือค่าเฉลี่ยราย 24 ชั่วโมง แบบของhttp://air4thai.pcd.go.th/webV2/ (ตัวอย่างที่ตาม link มีพัดลมช่วยตอนแรกเพื่อให้อากาศไหลผ่านเซ็นเซอร์)
