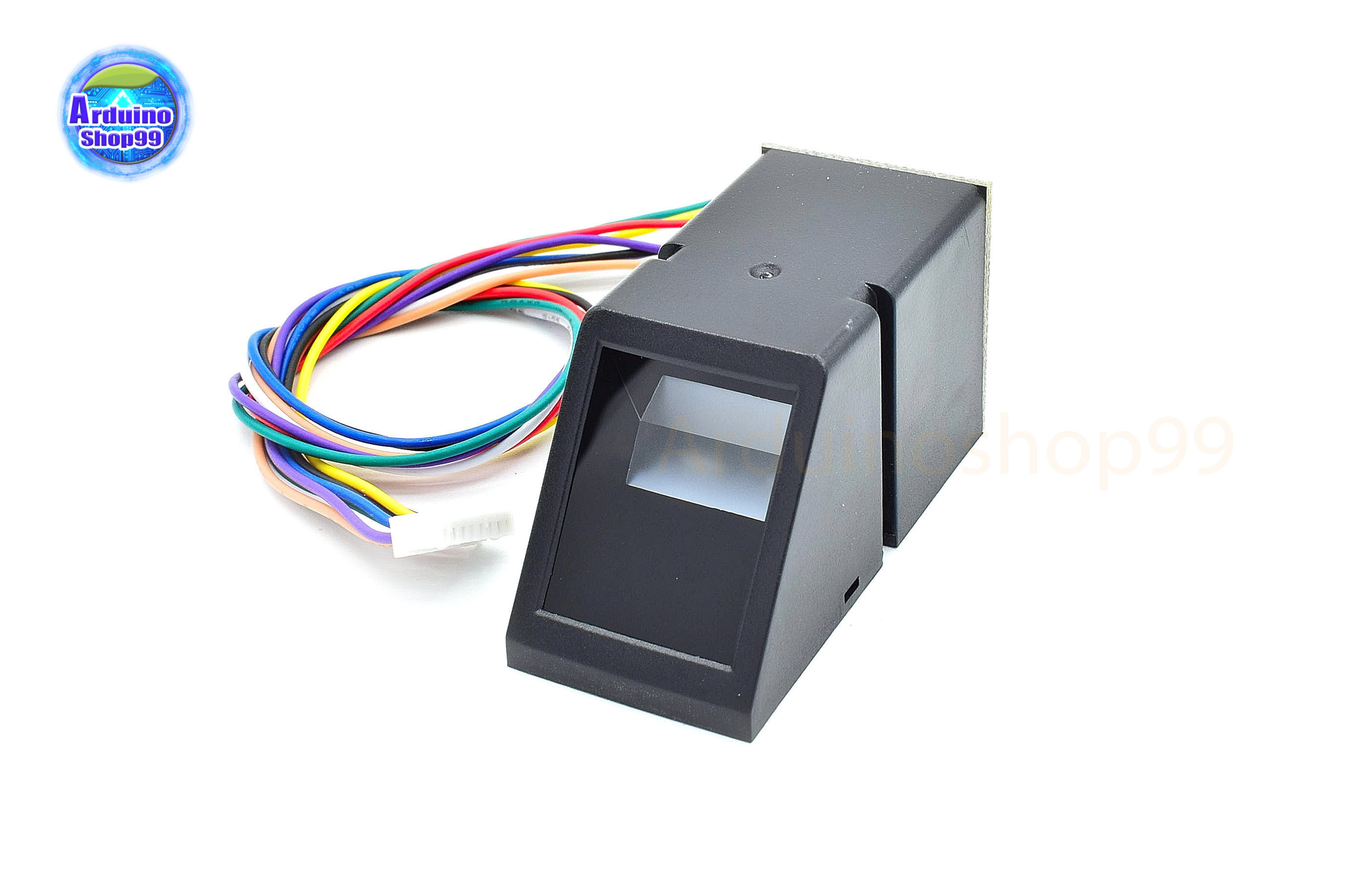

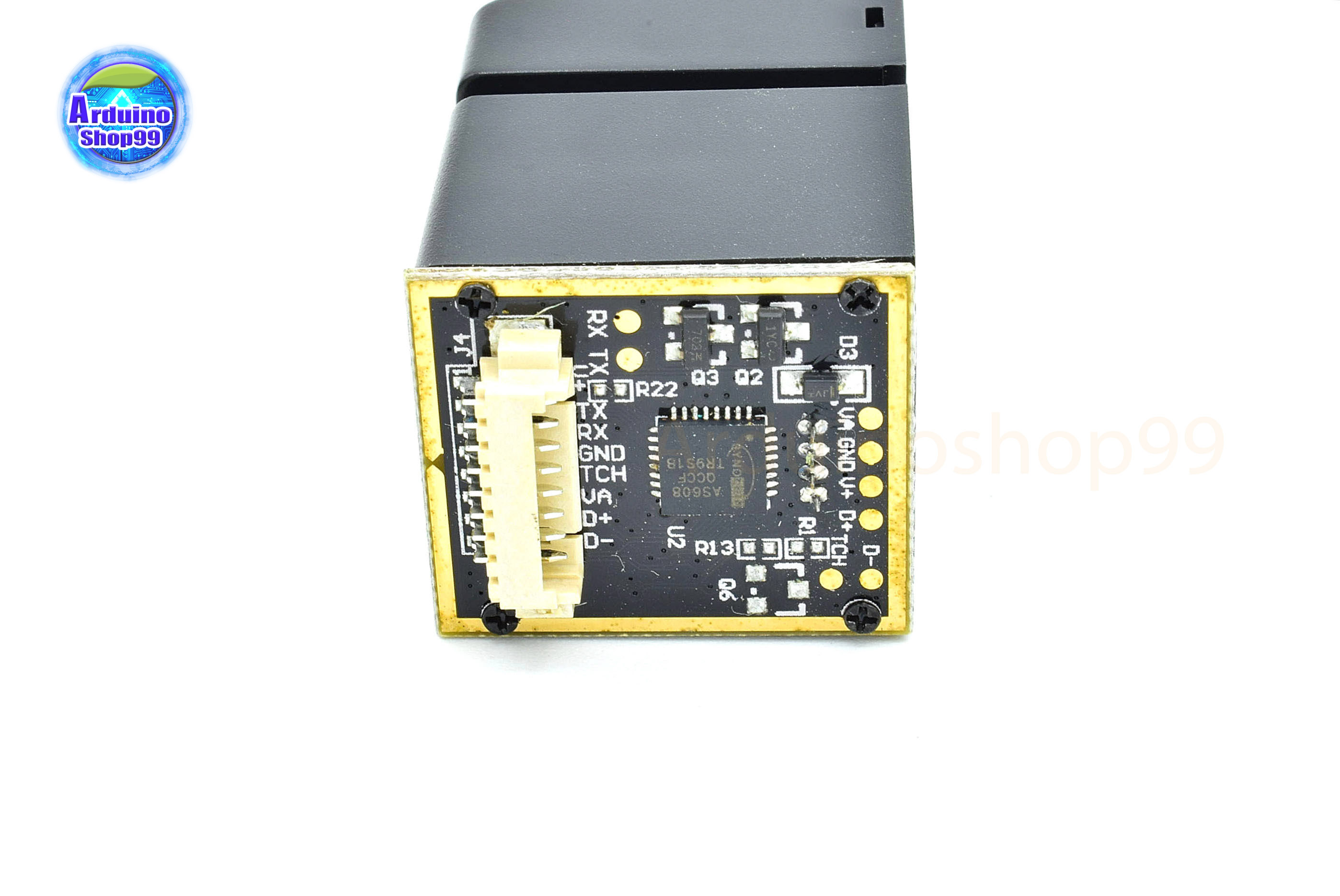

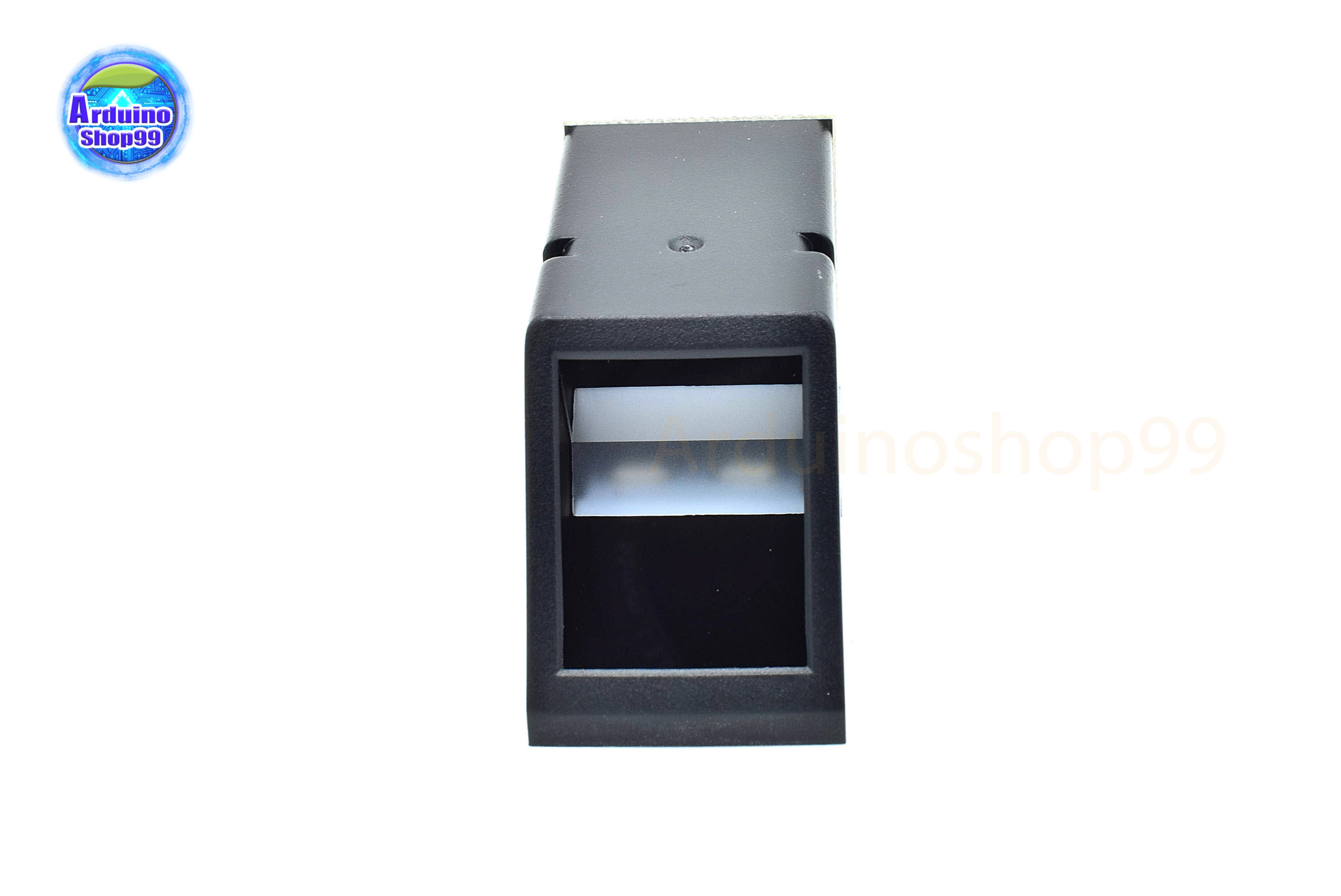

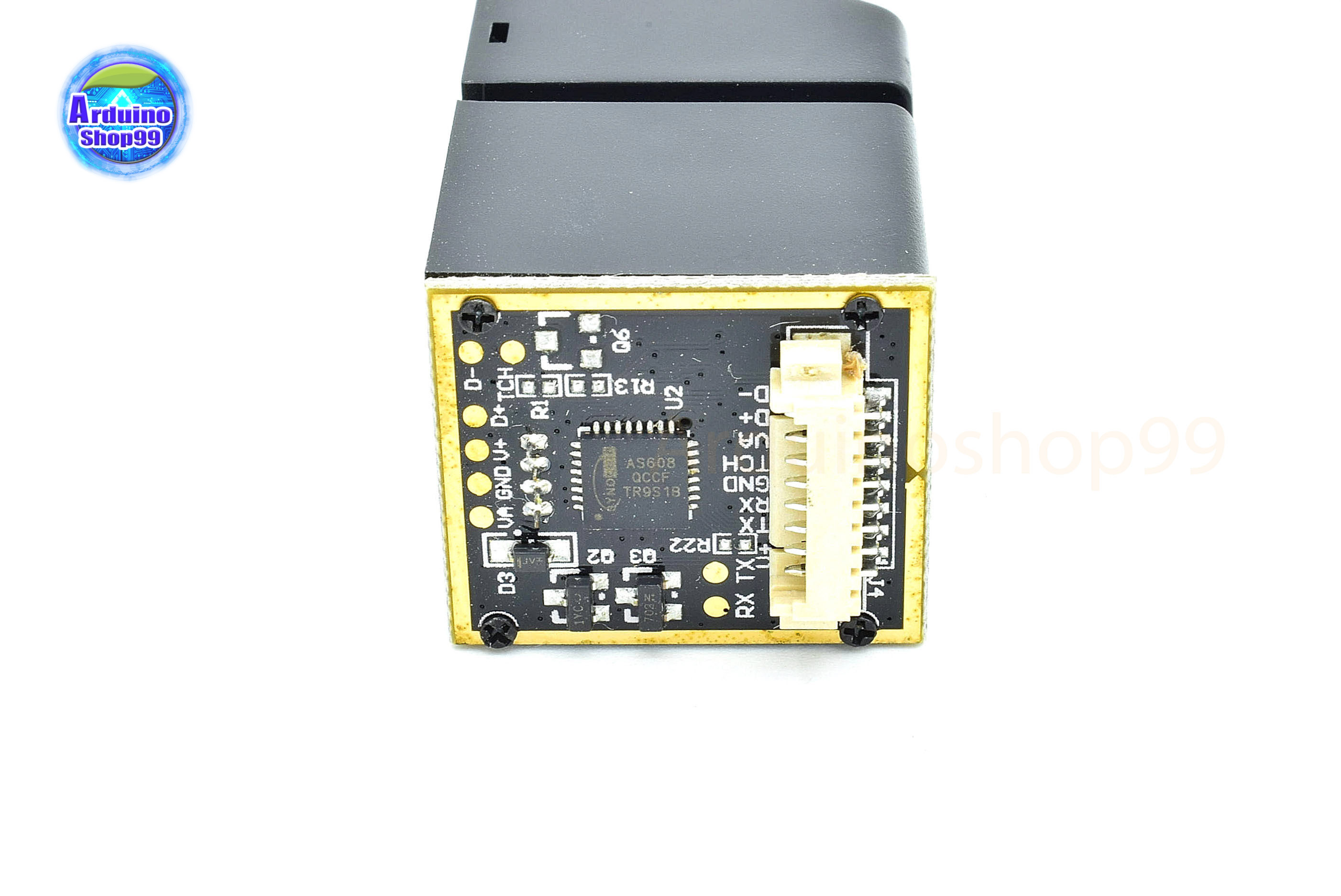

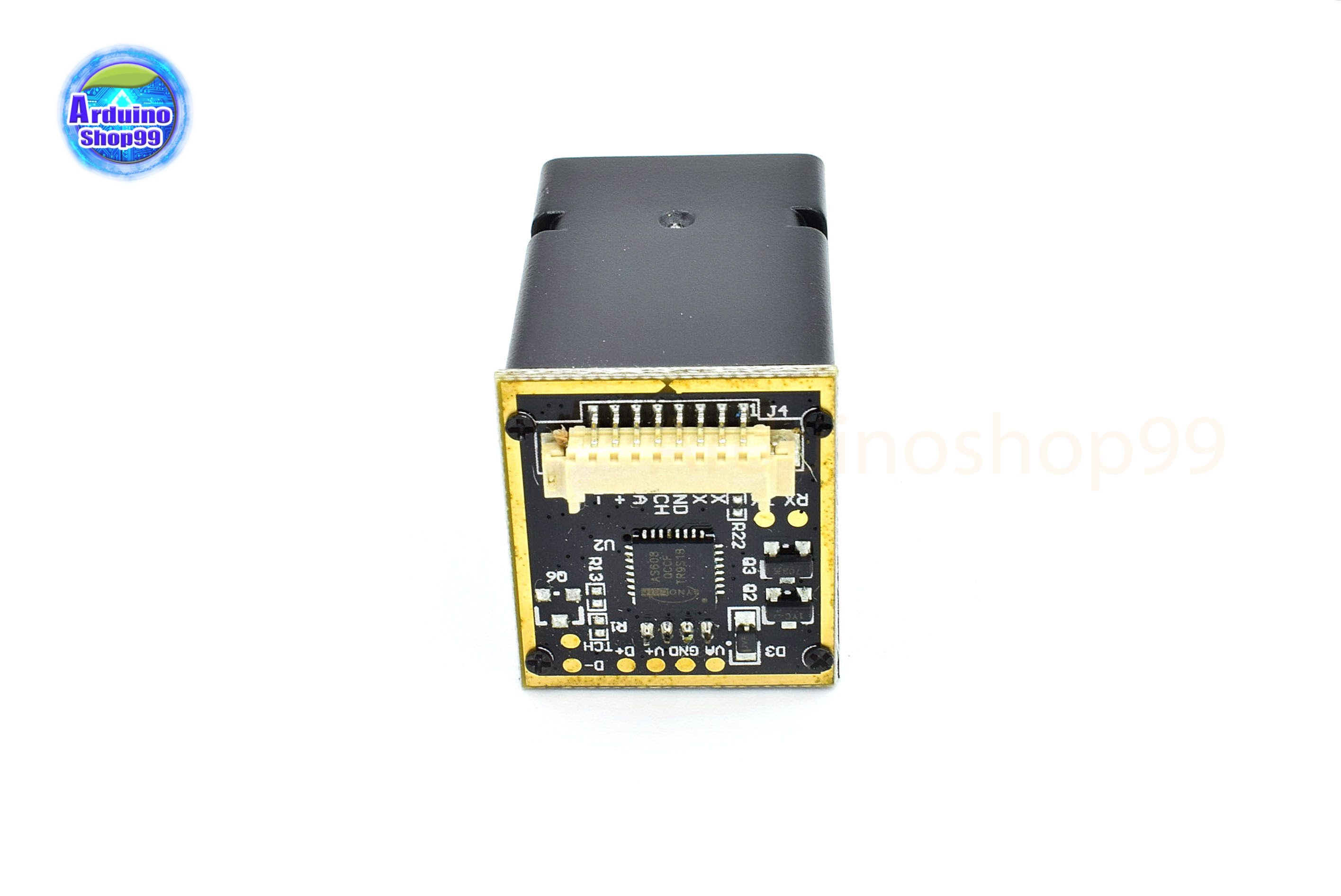

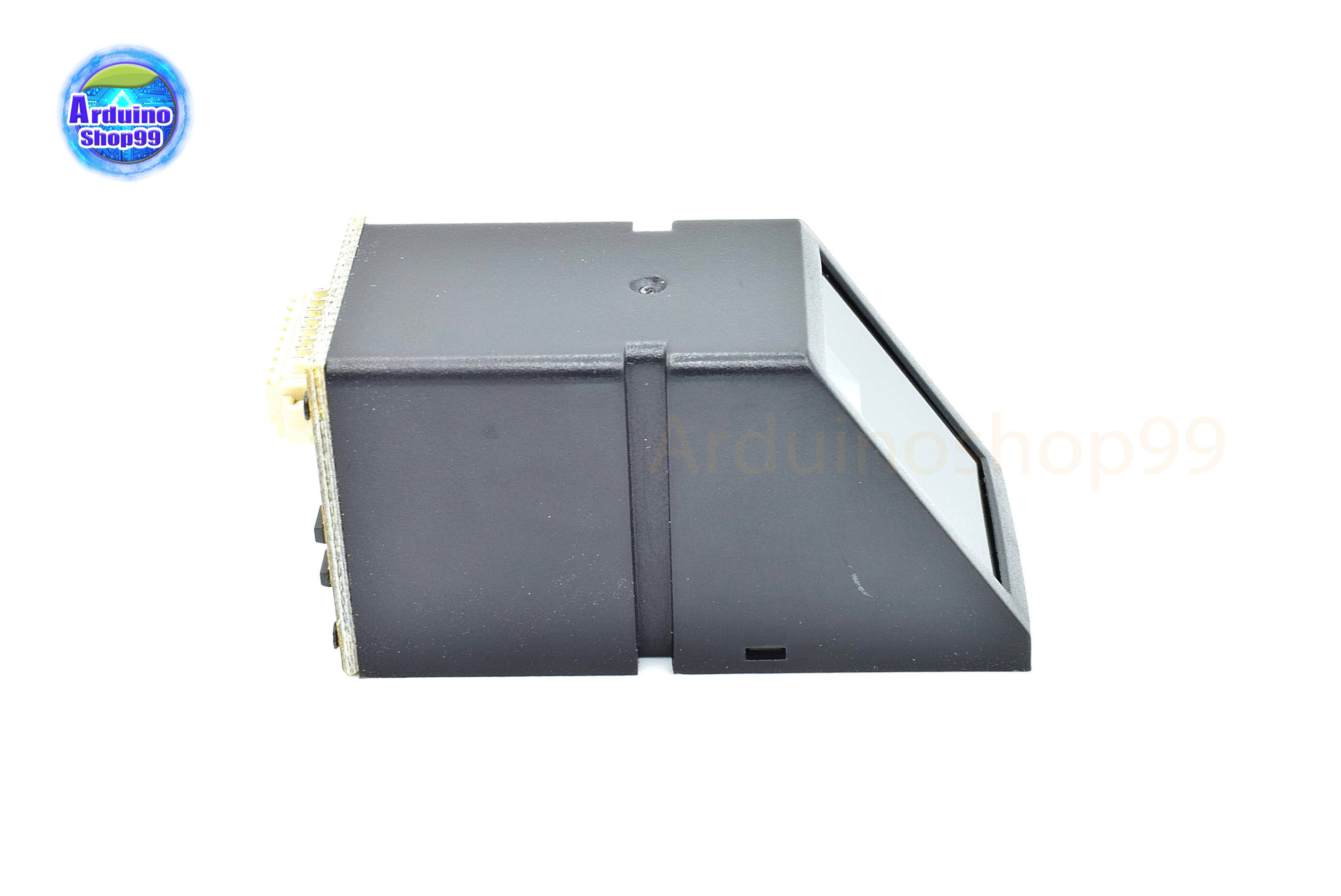

๋JM101B/AS608 Optical Fingerprint Sensor Fingerprint Module/อ่านลายนิ้วมือ
(มีสินค้าในไทยพร้อมจัดส่ง)


Secure your project with biometrics - this all-in-one optical fingerprint sensor will make adding fingerprint detection and verification super simple. These modules are typically used in safes - there's a high powered DSP chip that does the image rendering, calculation, feature-finding and searching. Connect to any microcontroller or system with TTL serial, and send packets of data to take photos, detect prints, hash and search. You can also enroll new fingers directly - up to 162 finger prints can be stored in the onboard FLASH memory.


  • Supply voltage: 3.6 - 6.0VDC
  • Operating current: 120mA max
  • Peak current: 150mA max
  • Fingerprint imaging time:
  • Window area: 14mm x 18mm
  • Signature file: 256 bytes
  • Template file: 512 bytes
  • Storage capacity: 162 templates
  • Safety ratings (1-5 low to high safety)
  • False Acceptance Rate: <0.001% (Security level 3)
  • False Reject Rate: <1.0% (Security level 3)
  • Interface: TTL Serial
  • Baud rate: 9600, 19200, 28800, 38400, 57600 (default is 57600)
  • Working temperature rating: -20C to +50C
  • Working humidy: 40%-85% RH
  • Full Dimensions: 56 x 20 x 21.5mm
  • Exposed Dimensions (when placed in box): 21mm x 21mm x 21mm triangular
  • Weight: 20 grams

https://makersportal.com/blog/2019/6/9/arduino-optical-fingerprint-sensor-as608

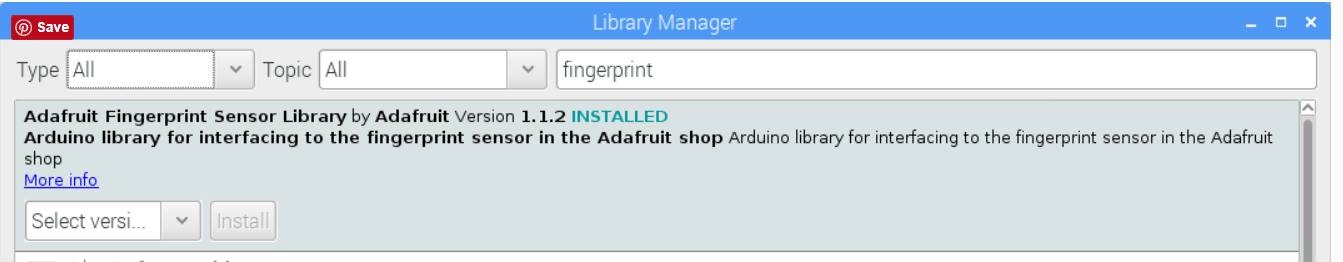

ต่อวงจรแล้วติดตั้ง library

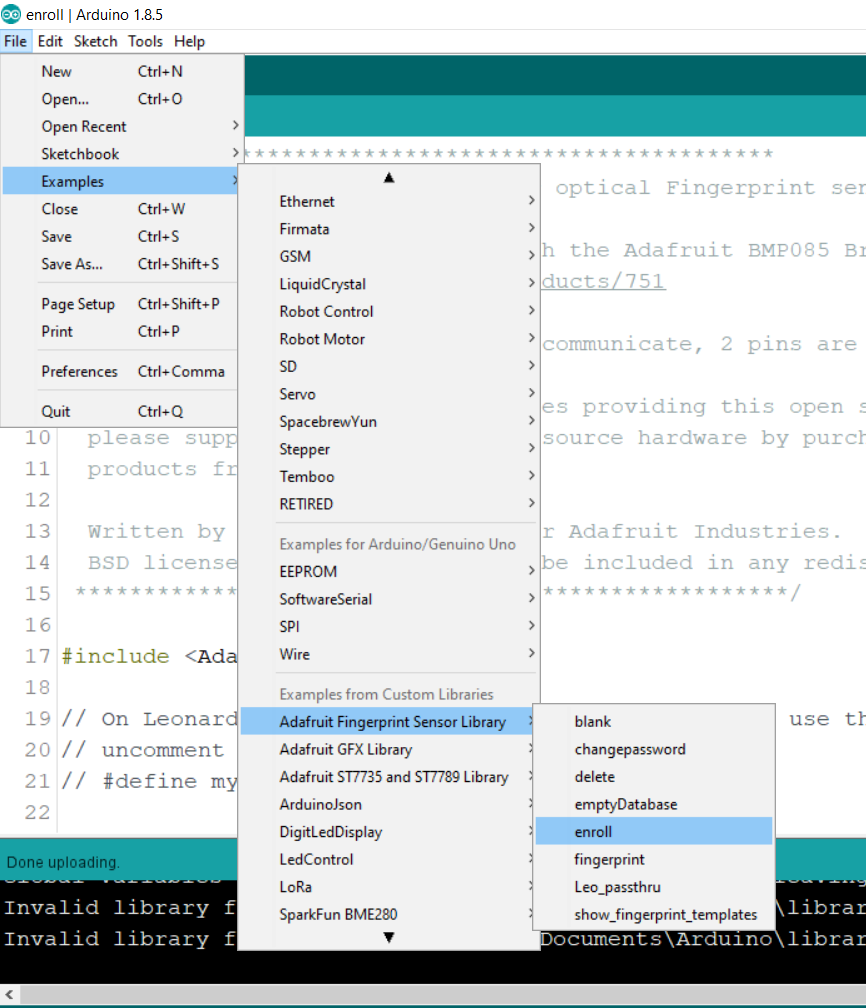

โหลด ตัวอย่างไฟล์


เมื่อรันโปรแกรม enrooll

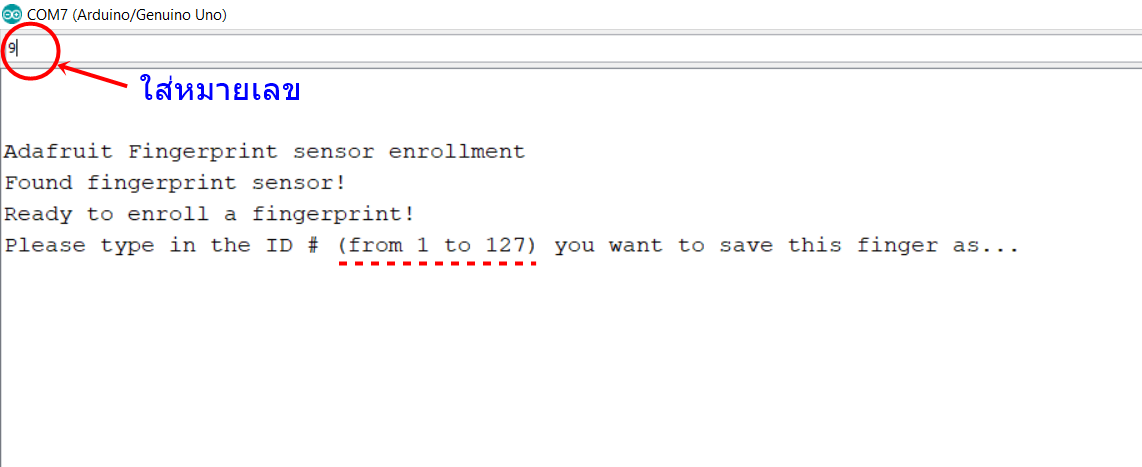

เราเลือก ID = 9 (1 to 127) ใส่แล้วกด enter แล้ววางนิ้วมือบนสแกน

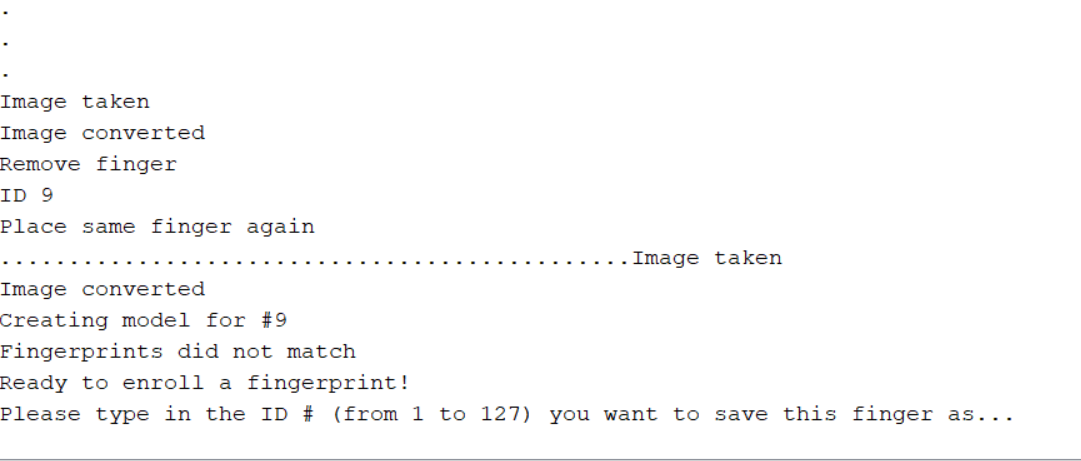

โปรแกรมจะสแกนจดจำภาพจากนิ้วมือเรา กระบวนการนี้จะต้องเอานิ้วมือออก และยืนยันนิ้วมืออีกครั้ง จนกว่าโปรแกรมจะหยุดวิ่ง.......

เมื่อโปรแกรมหยุดวิ่งแล้ว เป็นอันจบ

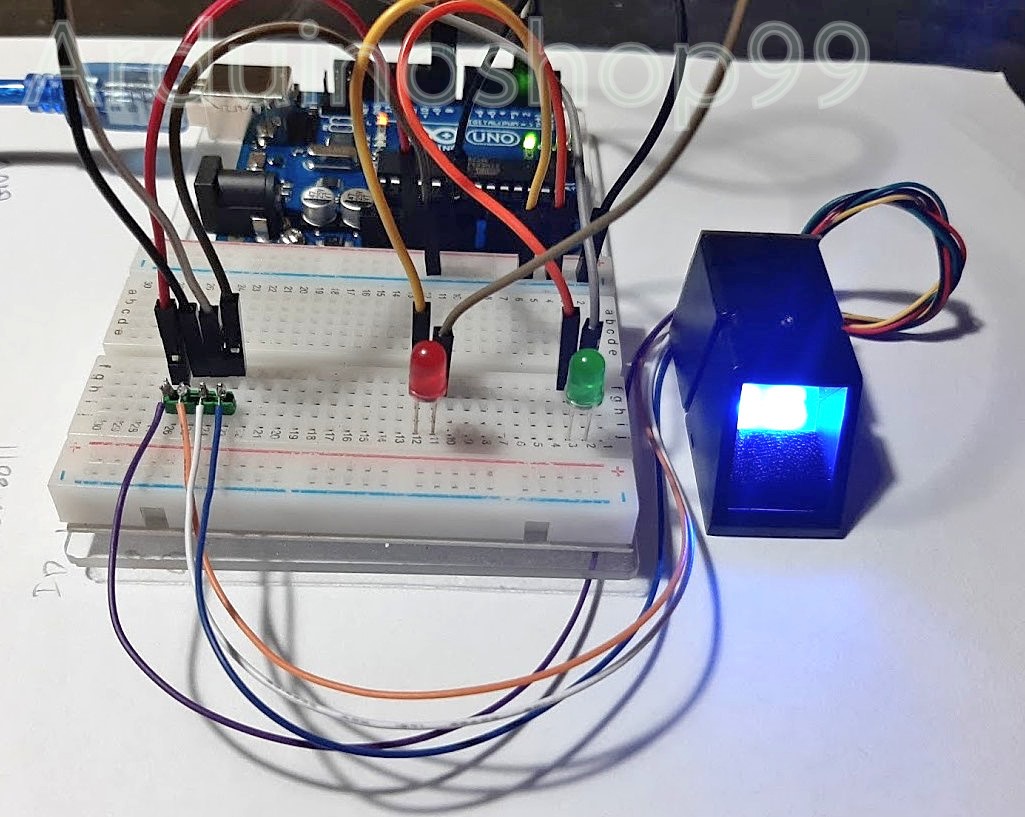

เมื่อต่อวงจรตามรูปแล้ว อัดโปรแกรมที่ 2 ทับไป

#include"Adafruit_Fingerprint.h"

const int led_pin_accept = 8;
const int led_pin_deny = 9;
volatile int finger_status = -1;

SoftwareSerial mySerial(2, 3); // TX/RX on fingerprint sensor

Adafruit_Fingerprint finger = Adafruit_Fingerprint(&mySerial);

void setup()
{
  Serial.begin(9600);
  pinMode(led_pin_accept,OUTPUT);
  pinMode(led_pin_deny,OUTPUT);
  while (!Serial);  // For Yun/Leo/Micro/Zero/...
  delay(100);
  Serial.println("\n\nAdafruit finger detect test");

  // set the data rate for the sensor serial port
  finger.begin(57600);

  if (finger.verifyPassword()) {
    Serial.println("Found fingerprint sensor!");
  } else {
    Serial.println("Did not find fingerprint sensor :(");
    while (1) { delay(1); }
  }

  finger.getTemplateCount();
  Serial.print("Sensor contains "); Serial.print(finger.templateCount); Serial.println(" templates");
  Serial.println("Waiting for valid finger...");
}

void loop()                     // run over and over again
{
  finger_status = getFingerprintIDez();
  if (finger_status!=-1 and finger_status!=-2){
    digitalWrite(led_pin_accept,HIGH);
    delay(1000);
  } else{
    if (finger_status==-2){
      for (int ii=0;ii<5;ii++){
        digitalWrite(led_pin_deny,HIGH);
        delay(50);
        digitalWrite(led_pin_deny,LOW);
        delay(50);
      }
    }
    digitalWrite(led_pin_accept,LOW);
  }
  delay(50);            //don't ned to run this at full speed.
}

// returns -1 if failed, otherwise returns ID #
int getFingerprintIDez() {
  uint8_t p = finger.getImage();
  if (p!=2){
    Serial.println(p);
  }
  if (p != FINGERPRINT_OK)  return -1;

  p = finger.image2Tz();
  if (p!=2){
    Serial.println(p);
  }
  if (p != FINGERPRINT_OK)  return -1;

  p = finger.fingerFastSearch();
  if (p != FINGERPRINT_OK)  return -2;

  // found a match!
  Serial.print("Found ID #"); Serial.print(finger.fingerID);
  Serial.print(" with confidence of "); Serial.println(finger.confidence);
  return finger.fingerID;
}

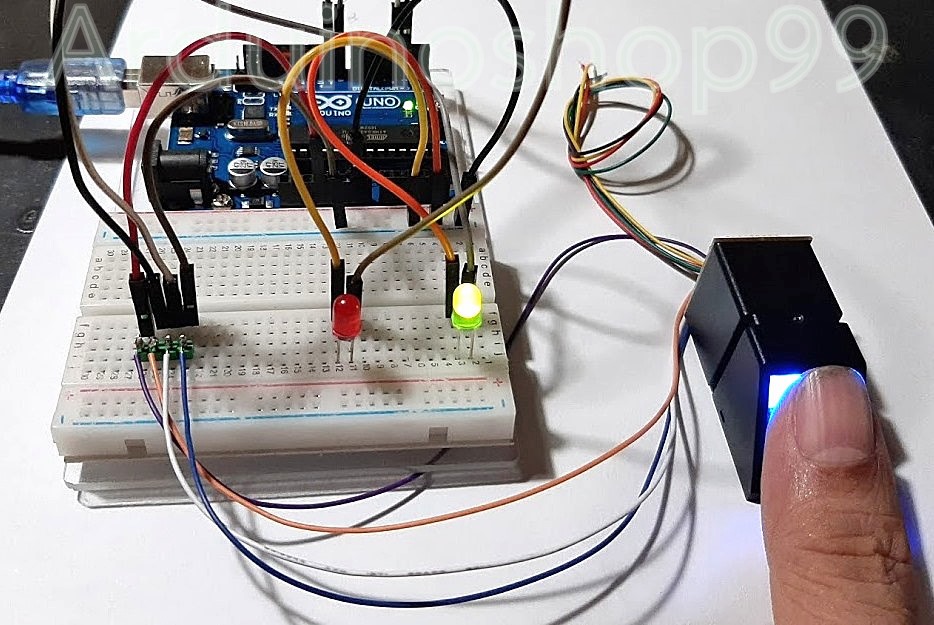

เมื่อวางนิ้วที่ถูกต้องคือ ID = 9 สีเขียว ติด(led_pin_accept = 8;)

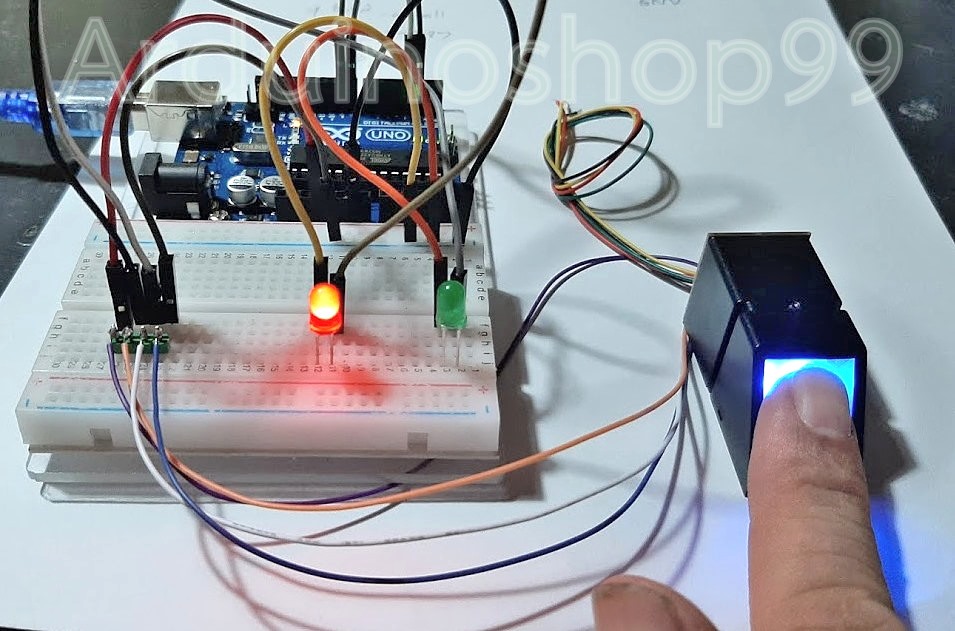

หากวางนิ้วที่ไม่ถูกต้อง สี แดงจะติด(led_pin_deny = 9;)
เงื่อนไขอื่นๆ
