รายละเอียดสินค้า

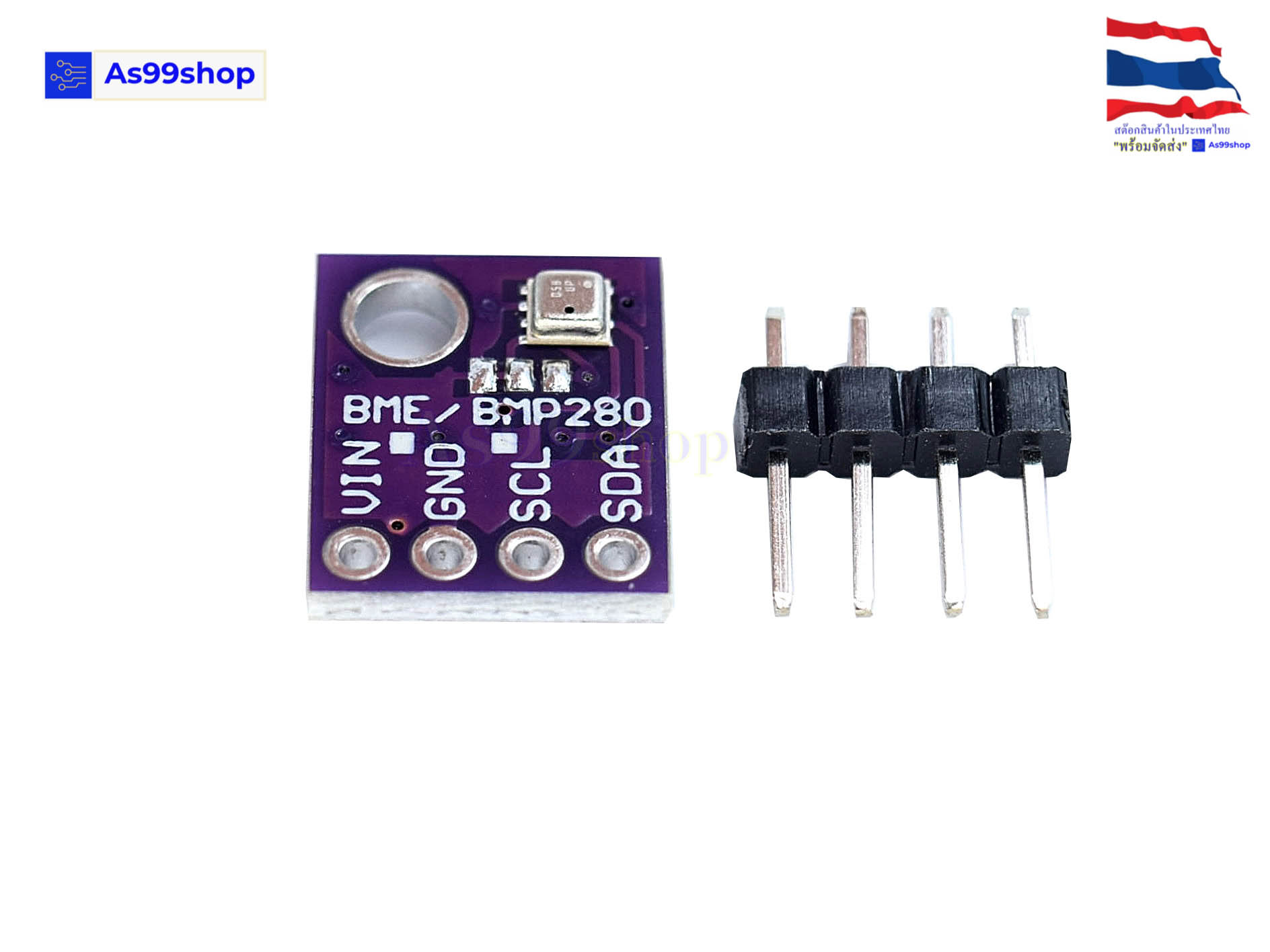

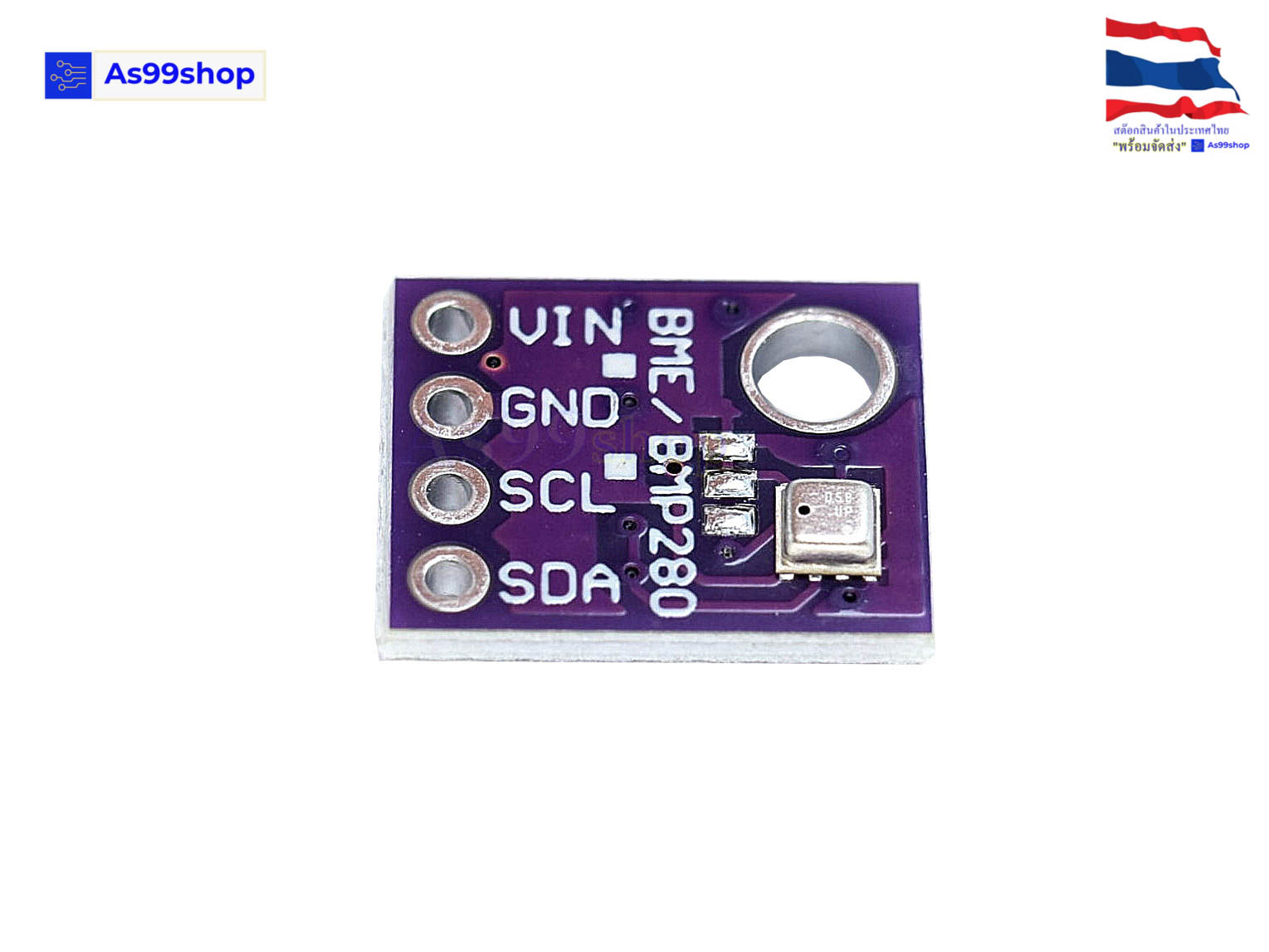

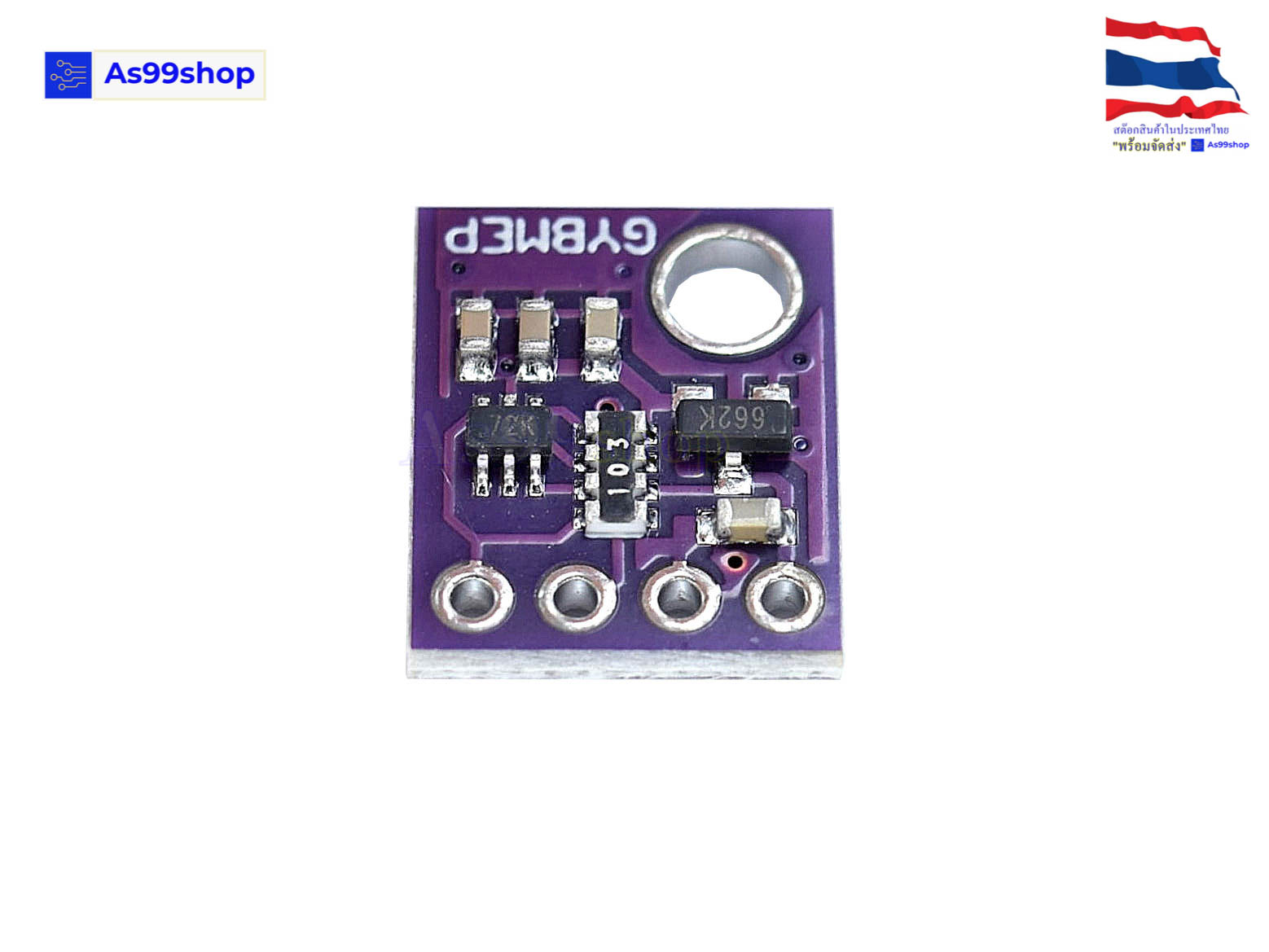

GY-BME280-5V Digital Temperature/Humidity/Barometric Pressure
Sensor Module อุณหภูมิ+ความชื้น+ความกดอากาศ
Hardware connections:
  BME280 -> Arduino
  GND -> GND
  VCC -> 5
  SDA -> A4
  SCL -> A5

ติดตั้ง  Library ก่อนใช้งาน
หา I2C :

Adafruit-GFX-Library         :https://github.com/adafruit/Adafruit-GFX-Library

Adafruit_ST7735-Library    : https://github.com/adafruit/Adafruit-ST7735-Library
SparkFunBME280.h  :   BME280


Code Basic:
/*--------------------------------------------------------------
    Arduino with Test BME280-5V module i2c temp+press+humidity
    For complete project details, visit:Arduinoshop99
  ---------------------------------------------------------------
*/
#include "Wire.h"
#include "SparkFunBME280.h"

//BME280 mySensorA; //Uses default I2C address 0x77
BME280 mySensorB; //Uses I2C address 0x76 (jumper closed)
String temp,humi,pres;
int humi2,pres2;
void setup()
{
  Serial.begin(115200);
  Wire.begin();
  mySensorB.setI2CAddress(0x76); //Connect to a second sensor
  if(mySensorB.beginI2C() == false) Serial.println("Sensor B connect failed");
}

void loop()
{
    humi2=mySensorB.readFloatHumidity();
    pres2=mySensorB.readFloatPressure()/100;
    temp=mySensorB.readTempC();
    humi=humi2;
    pres=pres2;

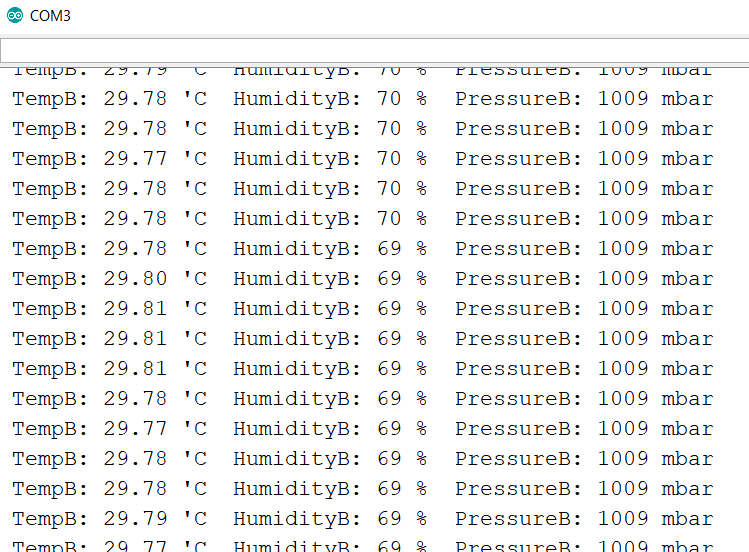

  Serial.print(" TempB: ");
  Serial.print(temp);
  Serial.print(" 'C ");
  Serial.print(" HumidityB: ");
  Serial.print(humi);
  Serial.print(" % ");
  Serial.print(" PressureB: ");
  Serial.print(pres);
  Serial.print(" mbar ");
  Serial.println();

  delay(2000);
}


Code Advance:


/* --------------------------------------------------------------

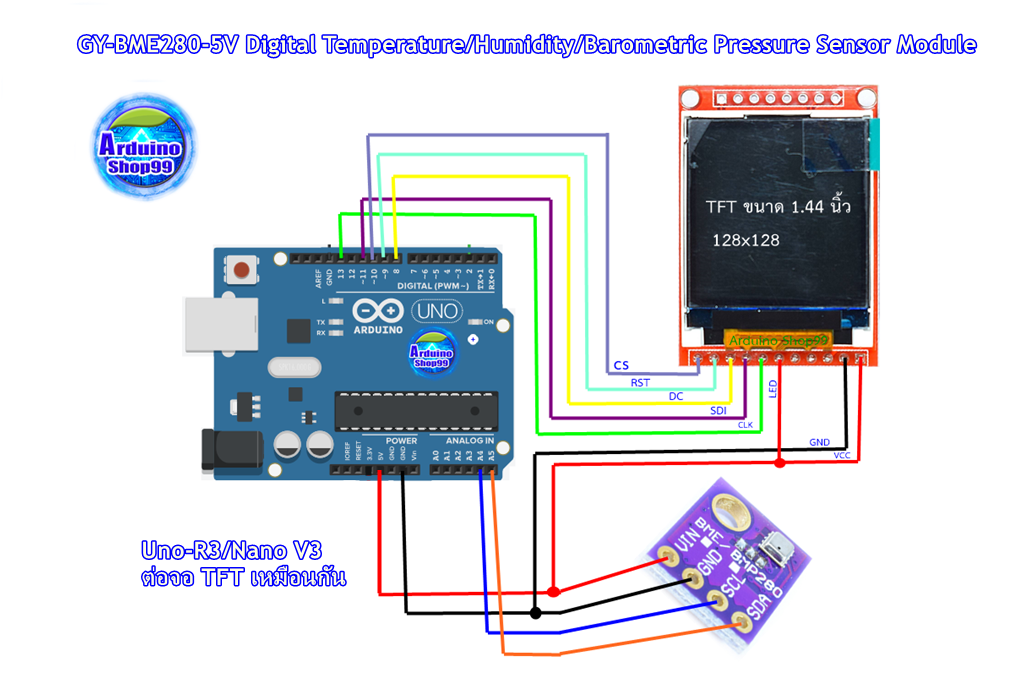

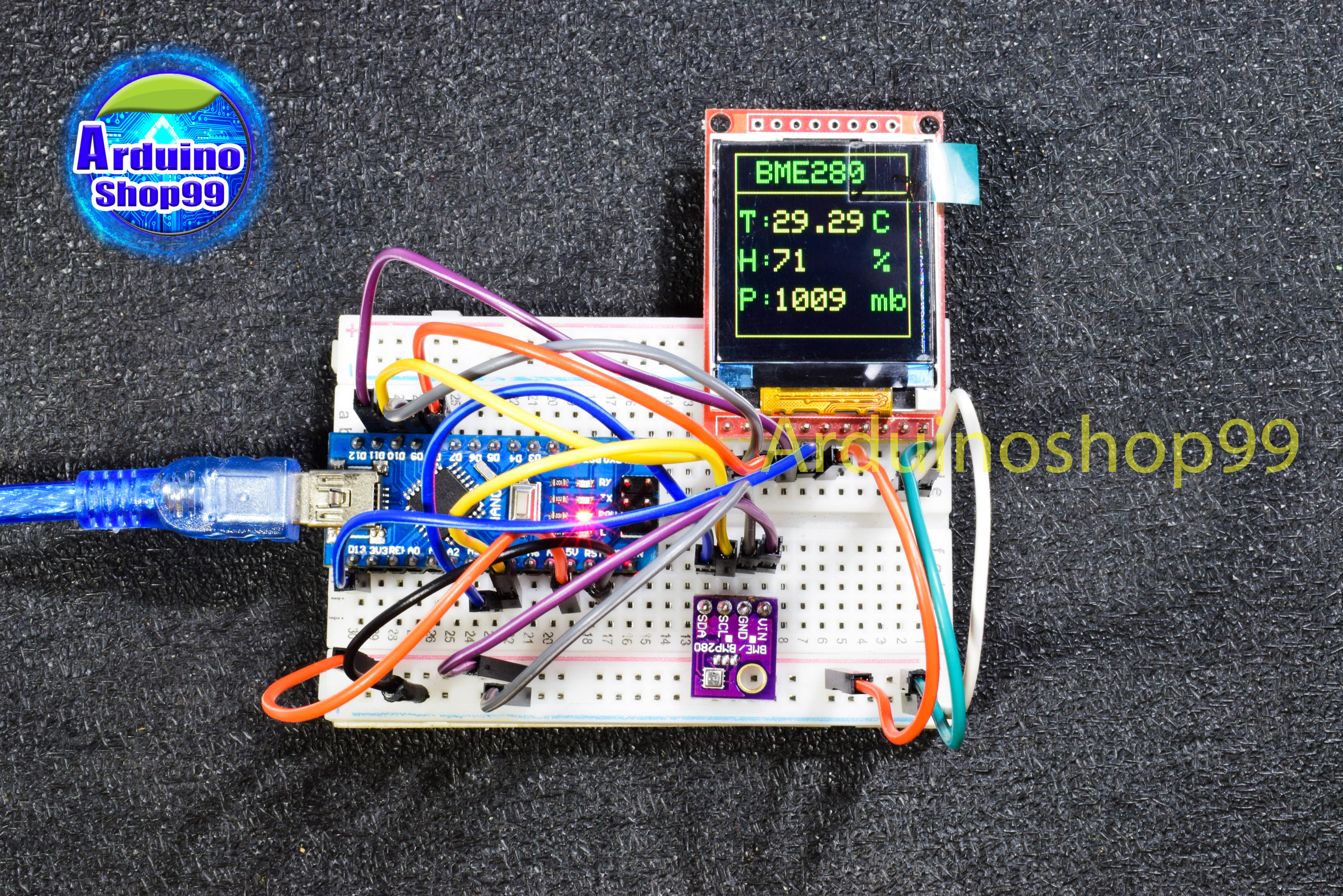

    Arduino with Test BME280-5V module i2c temp+press+humidity+tft1.44
    For complete project details, visit:Arduinoshop99
---------------------------------------------------------------
*/
#include  "Adafruit_GFX.h"    // Core graphics library
#include  "Adafruit_ST7735.h" // Hardware-specific library
#include  "SPI.h"
#include "Wire.h"
#include "SparkFunBME280.h"
//BME280 mySensorA; //Uses default I2C address 0x77
BME280 mySensorB; //Uses I2C address 0x76 (jumper closed)
String temp,humi,pres;
int humi2,pres2;

#define Addr 0x4A

//#define TFT_CS     D2  //esp8266
//#define TFT_RST    D3
//#define TFT_DC     D4

#define TFT_CS     10  //nano
#define TFT_RST    9
#define TFT_DC     8

#define BLACK   0x0000
#define RED     0x001F
#define BLUE    0xF800
#define GREEN   0x07E0
#define YELLOW  0x07FF
#define PURPLE  0xF81F
#define CYAN    0xFFE0
#define WHITE   0xFFFF

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS,  TFT_DC, TFT_RST);
#define TFT_SCLK 13   // set these to be whatever pins you like!
#define TFT_MOSI 11   // set these to be whatever pins you like!
float p = 22/7;

void setup(void) {

  Wire.begin();
  mySensorB.setI2CAddress(0x76); //Connect to a second sensor
  if(mySensorB.beginI2C() == false) Serial.println("Sensor B connect failed");
  // Use this initializer if you're using TFT

  tft.initR(INITR_BLACKTAB);   // initialize a ST7735S chip, black tab
  tft.fillScreen(ST7735_BLACK);
  print_labels();
  draw_buttons();

  delay(1000);
Wire.begin();

// Initialise serial communication

Serial.begin(115200);
Wire.beginTransmission(Addr);
Wire.write(0x02);
Wire.write(0x40);
Wire.endTransmission();
delay(300);

 }
void loop() {
unsigned int data[2];
Wire.beginTransmission(Addr);
Wire.write(0x03);
Wire.endTransmission();

// Request 2 bytes of data

Wire.requestFrom(Addr, 2);
// Read 2 bytes of data luminance msb, luminance lsb

if (Wire.available() == 2)
{
data[0] = Wire.read();
data[1] = Wire.read();
// tft.print(lum);
}
 // Convert the data to lux
int exponent = (data[0] & 0xF0) >> 4;
int mantissa = ((data[0] & 0x0F) << 4) | (data[1] & 0x0F);
int lum = pow(2, exponent) * mantissa * 0.045;
    humi2=mySensorB.readFloatHumidity();
    pres2=mySensorB.readFloatPressure()/100;
    temp=mySensorB.readTempC();
    humi=humi2;
    pres=pres2;
  Serial.print(" TempB: ");
  Serial.print(temp);
  Serial.print(" 'C ");
  Serial.print(" HumidityB: ");
  Serial.print(humi);
  Serial.print(" % ");
  Serial.print(" PressureB: ");
  Serial.print(pres);
  Serial.print(" mbar ");
  Serial.println();

  delay(2000);

            tft.setTextColor(YELLOW);
            tft.setTextSize(2);
            tft.setCursor(33,40);// xx>>,yy
            tft.print(temp);
            tft.setCursor(33,65);
            tft.println(humi);
            tft.setCursor(33,90);
            tft.println(pres);

 delay(5000);
 tft.fillRect(33, 30, 60, 80, BLACK);//black block clear
 //----------------------------
  tft.invertDisplay(false);
}
void print_labels(){
  //ON and OFF labels
  tft.setTextSize(2);
  tft.setTextColor(GREEN);
  tft.setCursor(22,8);
  tft.println("BME280");
   tft.setCursor(11,40);// xx>>,yy
   tft.print("T:");
   tft.setCursor(11,65);
   tft.println("H:");
   tft.setCursor(11,90);
   tft.println("P:");
   tft.setCursor(98,40);// xx>>,yy
   tft.print("C");
   tft.setCursor(98,65);
   tft.println("%");
   tft.setCursor(96,90);
   tft.println("mb");
 }
void draw_buttons(){
  //Rectangle around counter
  tft.drawLine(8,2,8,120, YELLOW);
  tft.drawLine(120,2,120,120, YELLOW);
  tft.drawLine(8,3,120,3, YELLOW);
  tft.drawLine(8,120,120,120, YELLOW);
  tft.drawLine(8,28,120,28, YELLOW);  //line

}
เงื่อนไขอื่นๆ
Tags
GY-BME280-5V temperature humidity barometric pressure sensor module GYBME280
